PAPG-150A/300 /400/630/800/1000/XX-0.4
大功率 UPQC -300/400/630/800/1000-XX-0.4，串联、并联补偿容量对等，适配 0.4kV 三相四线低压系统，采用三电平大功率模块化共直流母线拓扑。设备融合 DVR 动态稳压、APF 谐波滤波、SVG 无功补偿、三相不平衡校正四大功能，专为大型厂区总进线、大容量负荷母线打造，实现电压、电流类电能质量问题一体化集中治理。
0
—
0
—
0
—
产品参数
技术条件
| 额定规格 | UPQC-300/400/630/800/1000-XX-0.4，串并联容量对等，适配 400V/50Hz 三相四线系统；采用三电平大功率 IGBT 模块化共直流母线拓扑。 |
| 串联调压指标 | 调压区间 - 30%～+30% Un，稳压精度≤±1%；电压扰动响应≤10ms，抑制暂降、暂升、闪变；输出电压 THDu＜2%，三相电压不平衡度＜1.5%。 |
| 并联补偿指标 | 补偿 2～50 次谐波，滤波效率≥95%，补偿后 THDi≤5%；无功 ± 额定容量连续可调，稳态功率因数≥0.99；三相电流不平衡校正至≤2%，补偿响应≤20ms。 |
| 整机性能 | 额定工况效率≥97%，旁路模式＞99%；120% 容量短时运行 1min 限流保护；大功率机型可选风冷 / 水冷散热，满载噪声≤72dB；户内 IP20，户外防腐 IP54 柜体。 |
| 安全与监控 | 电子晶闸管旁路 + 机械维修双旁路，故障无间断切换；全维度软硬件保护（过压、欠压、过流、超温、模块故障、缺相）；10 寸工业触摸屏，标配 RS485、以太网，可选 4G 远程运维、数据存储导出。 |
核心优势
| 投资成本优势 | 总进线集中治理，无需分散安装多台小容量治理装置，减少柜体、开关、线缆、土建配套，综合采购与施工成本更低。 |
| 占地空间优势 | 一机多能，大幅缩减配电室占用面积，解决大型厂区配电房空间紧张难题。 |
| 节能降耗优势 | 共直流母线能量内部循环，功率损耗远低于分体式设备，长期降低线路、变压器发热损耗，节约电费。 |
| 生产保障优势 | 极速稳压抑制电压暂降闪变，杜绝精密设备、流水线停机报废，减少停产经济损失；稳定功率因数，免除供电局力率、谐波罚款。 |
| 扩容灵活优势 | 后期产能扩张、光伏增容可直接并联新增 UPQC，无需整体更换设备，分期投入更灵活。 |
| 运维管理优势 | 全厂电能质量统一监测，远程在线查看、故障告警，减少现场巡检人力；模块化部件维修简单，停机维护时间短。 |
产品特点
| 1、 | 大功率三电平模块化设计，单台 300kVA 起，适配厂区总进线集中治理，支持多机并联扩容至兆瓦级。 |
| 2、 | 串并联共直流母线一体化架构，电压、电流类电能质量问题同步治理，单台替代 DVR+APF+SVG 多套设备。 |
| 3、 | 毫秒级动态响应，宽范围稳压，可抵御工业剧烈电压扰动，避免整条产线停机停产。 |
| 4、 | 功率单元插拔式结构，单模块故障不整机停机，检修更换便捷，保障 24h 连续生产。 |
| 5、 | 双旁路冗余安全设计，装置异常瞬间切换旁路，全厂负荷不间断供电。 |
| 6、 | 智能自适应控制，自动匹配冲击、非线性、新能源混合负载，全自动运行无需人工干预。 |
| 7、 | 工业级耐候设计，宽温宽海拔适用，大功率机型可选水冷散热，适配高温、高负载恶劣工况。 |
| 8、 | 一体化电能质量监测系统，本地实时显示 + 远程后台监控，自动存储运行曲线与故障记录，便于电网验收。 |
应用场合
| 重工业厂区总进线 | 轧钢、电弧炉、有色金属冶炼、大型冲压、化纤纺织、多条成套数控生产线，治理大功率冲击负荷带来的闪变、谐波、三相失衡。 |
| 大型新能源场站 | 工商业集中光伏电站、储能并网点、大型超充充电桩集群，解决反向送电过电压、台区低电压、谐波叠加问题。 |
| 大型综合园区 | 产业园区、大型商业综合体、三甲综合医院、中大型数据中心，总母线集中净化，保障大量精密设备稳定供电。 |
| 大型公用负荷 | 港口码头配电、轨道交通配套配电室、大型制药厂、印刷产业园、建材加工基地。 |
| 大容量配电台区 | 城乡大容量配电台区、工业园区公用配电站，统一改善区域整体电能质量。 |
为您推荐
暂无图片
PAPG-150A/UPQC-200-0.4
串联、并联补偿容量均为 200kVA，适配 0.4kV 三相四线低压配电系统。采用共直流母线串并联一体化三电平 IGBT...
暂无图片
PAPG-150A/UPQC-30-0.4
串联补偿容量 30kVA、并联补偿容量 30kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联双变换...
暂无图片
PAPG-150A/UPQC-50-0.4
串联补偿容量 50kVA、并联补偿容量 50kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联一体化...
暂无图片
PAPG-150A/UPQC-100-0.4
UPQC 全称统一电能质量调节器（Unified Power Quality Conditioner），100kVA 机...

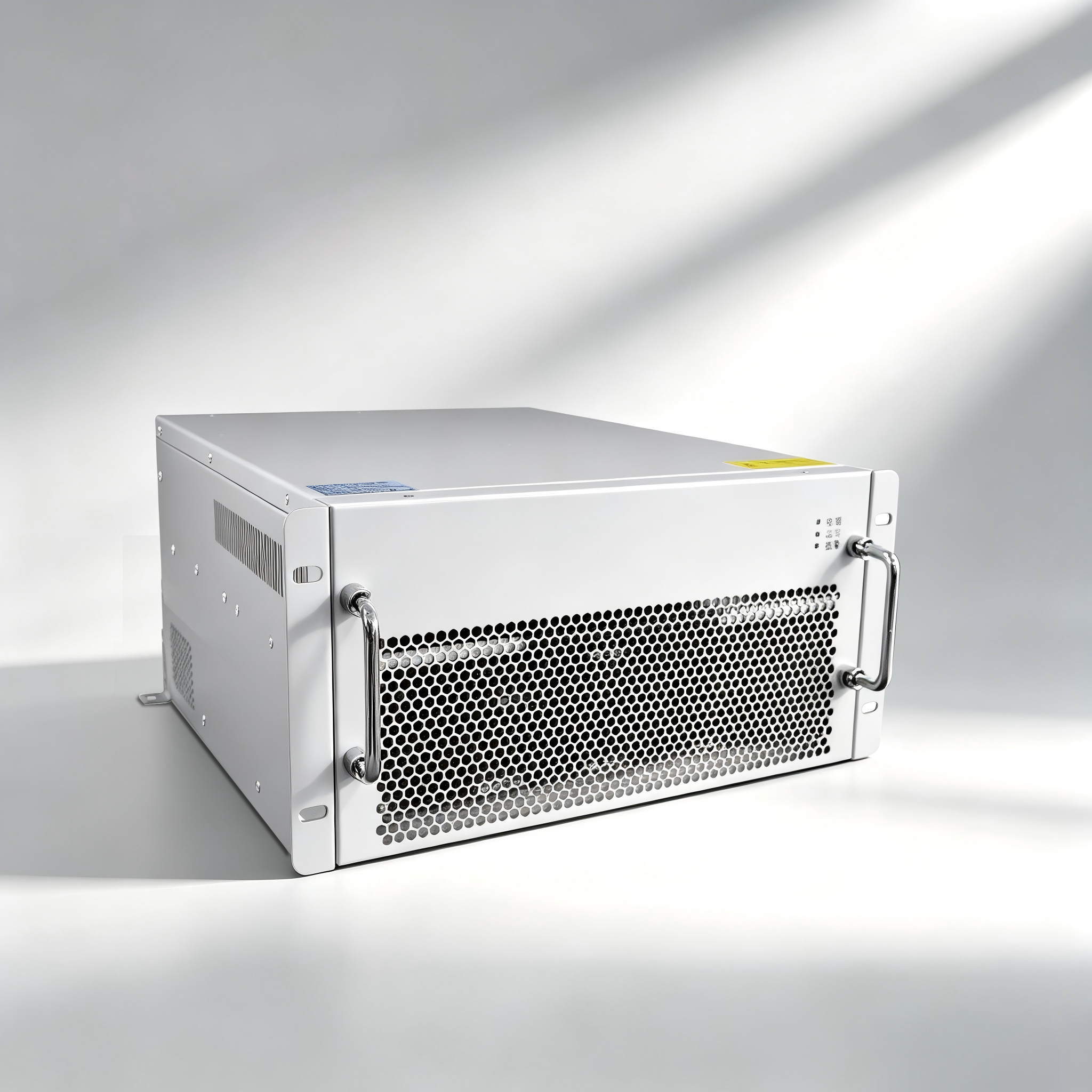

PAPG-150A/AHF-M150-0.4
有源电力滤波器APF主要针对用电系统中的谐波、无功功率，以及三相不平衡问题做治理。 1、极致模块化设计，0~200A超...
PQM-200/G1高压无功补偿控制器
G1系列高压配电综合测控仪以32位高性能数字信号处理器为核心，首家应用模糊投切技术，具有无功功率、时间、电压等控制方式，...

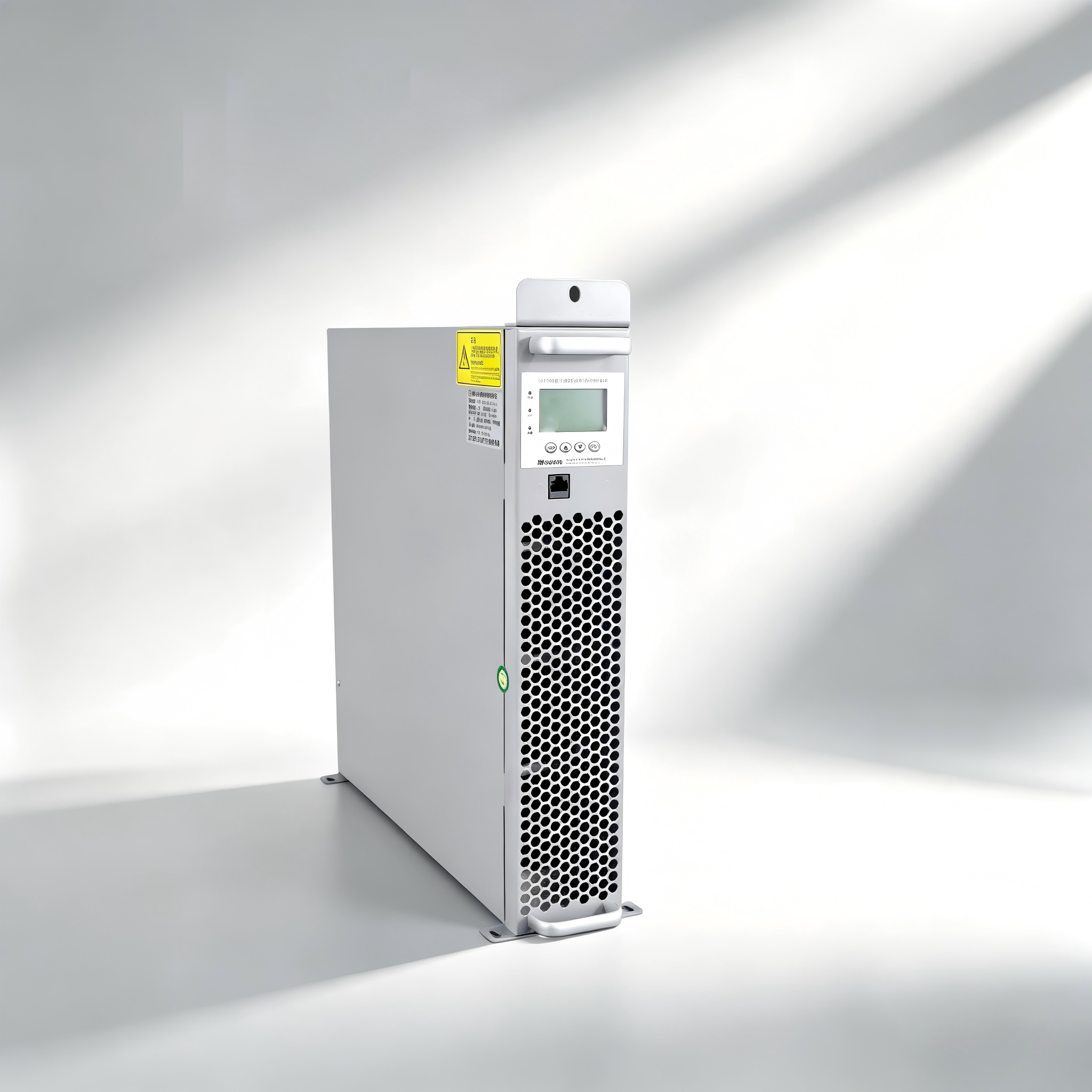

PAPG-150A/SVG-D30-0.4
采用模块化设计，支持多台设备并联扩容，主从控制，共用一套电流互感器。具备无功补偿、有源滤波和三相不平衡功能，动态调整输出...

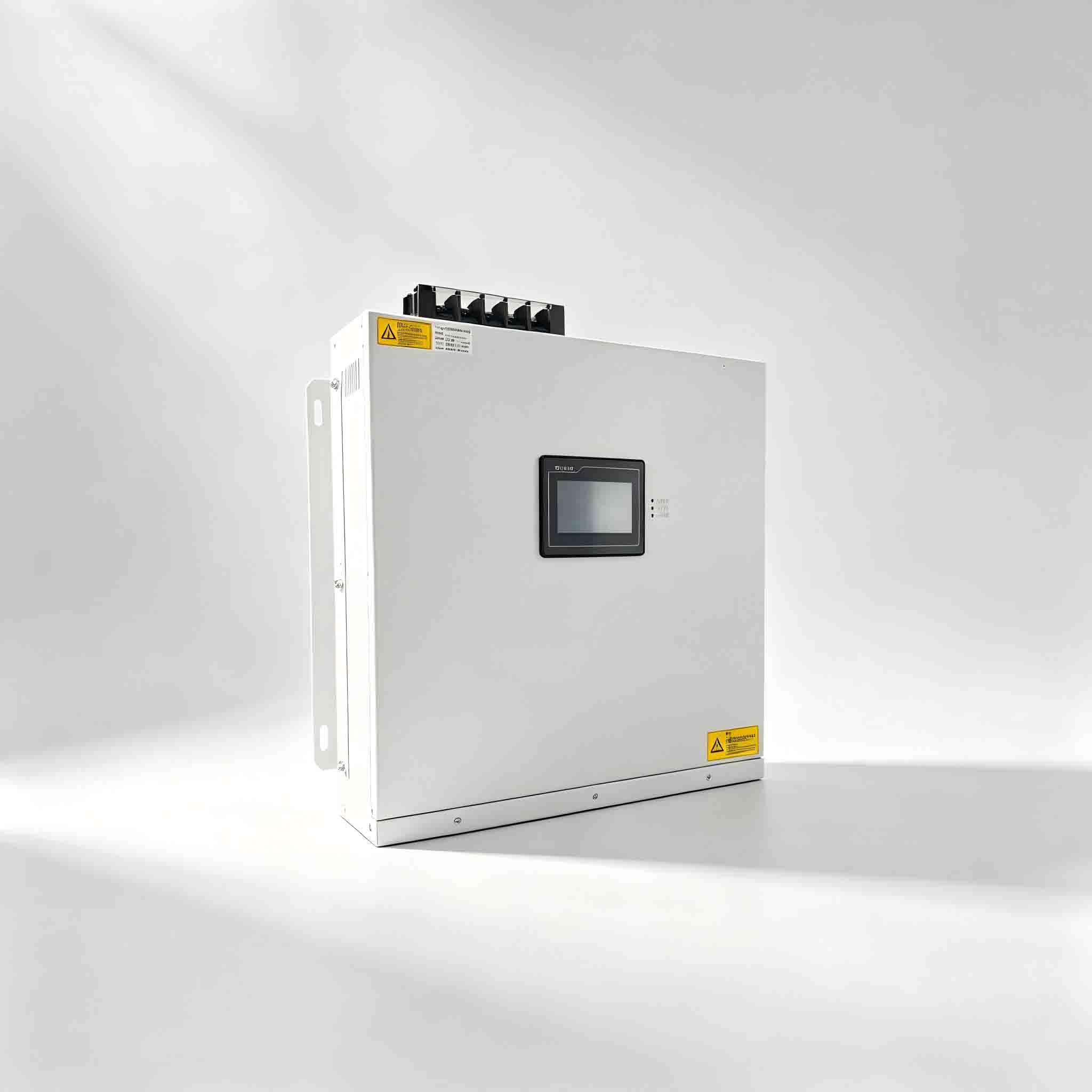

PAPG-150A/SVG-D100-0.4
