PAPG-150A/UPQC-50-0.4
串联补偿容量 50kVA、并联补偿容量 50kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联一体化拓扑，一台设备集成 DVR 动态稳压、APF 谐波滤波、SVG 动态无功、三相不平衡校正四大功能，一站式综合治理电压、电流类全部电能质量问题。
0
—
0
—
0
—
产品参数
技术参数
| 串联调压性能 | 电压调节范围 - 30%~+30% Un，稳压精度≤±1%，响应≤10ms；抑制电压谐波、闪变，输出电压 THDu＜2%，电压不平衡度＜1.5% |
| 并联补偿性能 | 补偿 2~50 次谐波，补偿效率≥95%，治理后 THDi≤5%；±50kvar 连续无功调节，稳态功率因数≥0.99；三相电流不平衡校正至≤2%，响应≤20ms |
| 整机性能 | 运行效率≥97%，旁路效率＞99%；120% 过载可持续 1min 自动限流；满载噪声≤68dB (A)，强制风冷 |
| 保护 | 具备过压、欠压、缺相、超温、模块故障等保护；电子 + 机械双旁路，故障负载不断电 |
产品特点
| 1、 | 一机全能，集成 DVR 稳压、APF 滤波、SVG 无功、不平衡治理，替代多套设备，节省配电室空间与采购成本 |
| 2、 | 共直流母线能量内循环，损耗低、补偿速度快，毫秒级抑制电压跌落，保护精密设备不停机 |
| 3、 | 50kVA 中等容量通用性强，适配单路中型负荷，支持多台并联扩容，适配后期产能扩建 |
| 4、 | 模块化功率单元，插拔式维护，故障模块单独更换，检修便捷 |
| 5、 | 相序自适应，现场接线简单，全自动智能运行，无人值守 |
| 6、 | 双旁路安全设计，装置故障自动切旁路，保障后端负荷不间断供电 |
运行条件
| 电网条件 | 系统电压长期波动在 ±30% 额定范围内、频率 45~55Hz 可连续稳定运行；允许电网存在谐波、电压闪变、三相不平衡等恶劣工况 |
| 负荷工况 | 适配非线性负载、冲击波动负载、精密敏感负载、光伏反向负荷；可长期连续补偿，负载突增突减无补偿滞后 |
| 运行模式 | 综合补偿、单独稳压、单独滤波、旁路待机节能模式自动切换；支持多台同容量并联扩容 |
应用环境
| 精密制造 | 小型数控车间、光学检测实验室、小型半导体设备 |
| 医疗场所 | 中小型医院 CT、检验、小型核磁设备机房 |
| 工商业 | 中小型充电桩集群、写字楼机房、印刷厂、纺织机组 |
| 新能源 | 工商业分布式光伏并网点、台区末端低电压治理 |
| 轻型工业 | 小型注塑、冲压、变频设备集中车间，治理闪变与谐波 |
为您推荐
暂无图片
PAPG-150A/UPQC-200-0.4
串联、并联补偿容量均为 200kVA，适配 0.4kV 三相四线低压配电系统。采用共直流母线串并联一体化三电平 IGBT...
暂无图片
PAPG-150A/UPQC-30-0.4
串联补偿容量 30kVA、并联补偿容量 30kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联双变换...
暂无图片
PAPG-150A/300 /400/630/800/1000/XX-0.4
大功率 UPQC -300/400/630/800/1000-XX-0.4，串联、并联补偿容量对等，适配 0.4kV 三...
暂无图片
PAPG-150A/UPQC-100-0.4
UPQC 全称统一电能质量调节器（Unified Power Quality Conditioner），100kVA 机...
智能型高压滤波补偿装置
智能型高压滤波补偿装置（TBB/TAL 系列）适用于 6kV/10kV/35kV 三相高压系统，由多组 LC 单调谐 /...

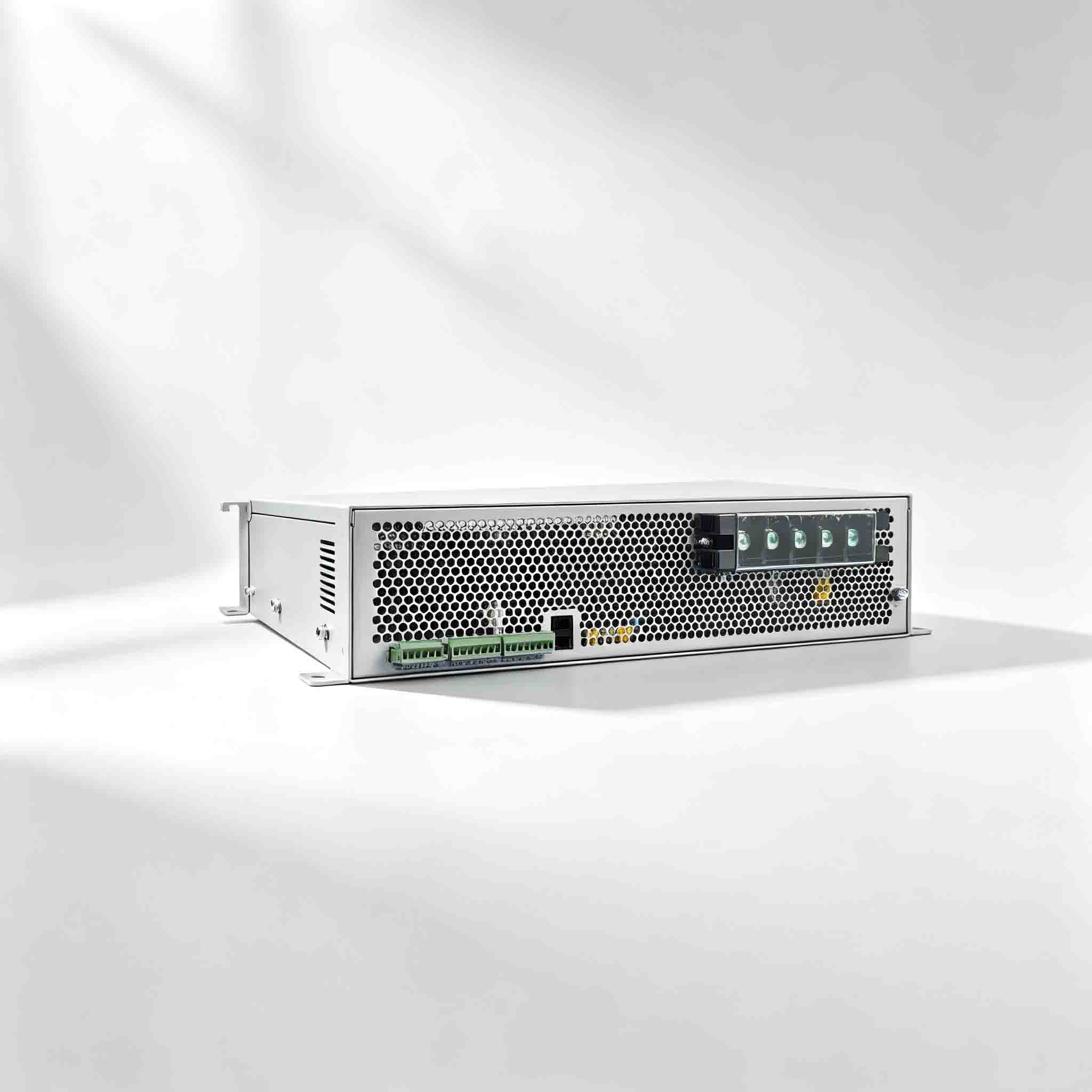

PAPG-150A/SVG-D50-0.4
采用模块化设计，支持多台设备并联扩容，主从控制，共用一套电流互感器。具备无功补偿、有源滤波和三相不平衡功能，动态调整输出...

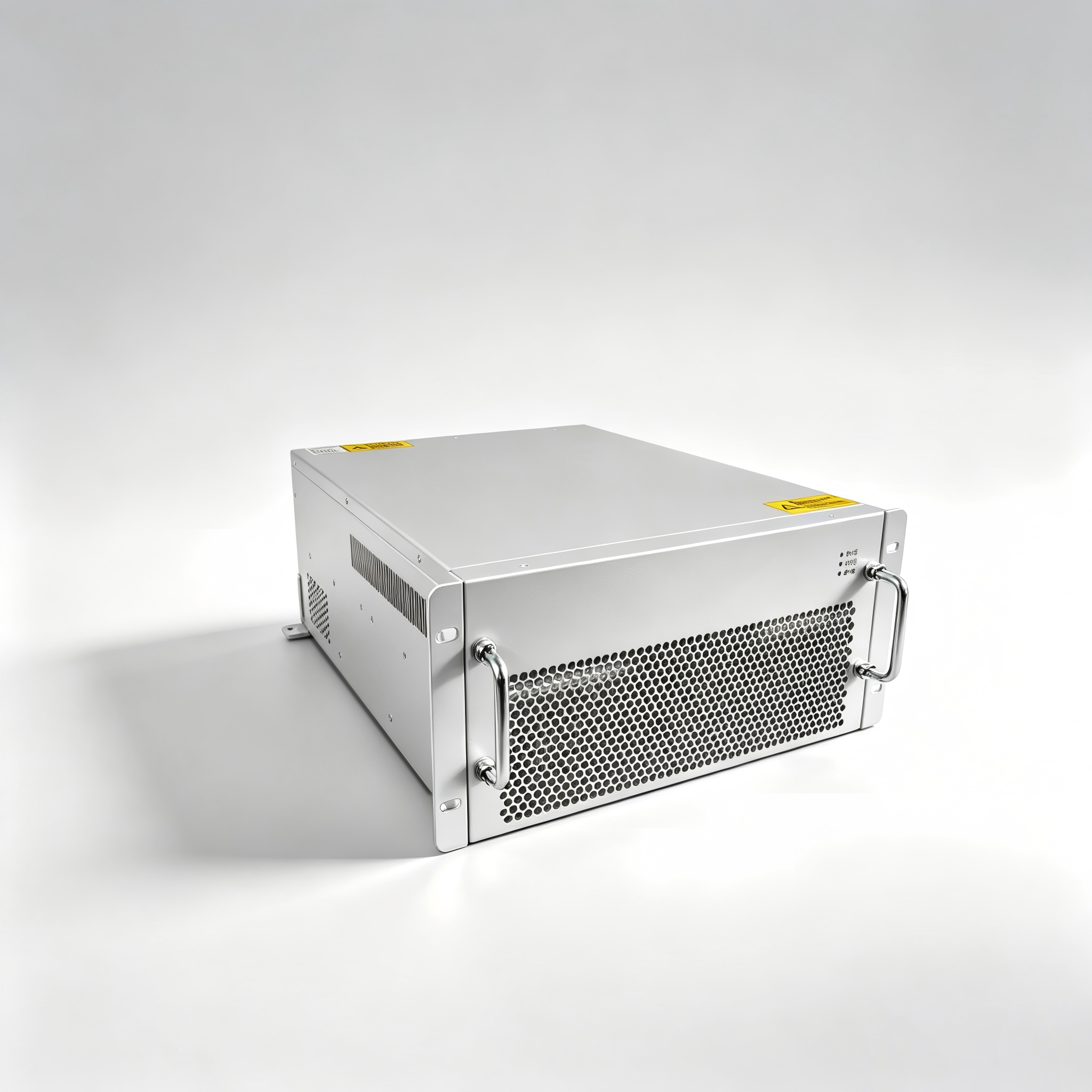

PAPG-150A/AHF-M75-0.4
