PAPG-150A/UPQC-200-0.4
串联、并联补偿容量均为 200kVA，适配 0.4kV 三相四线低压配电系统。采用共直流母线串并联一体化三电平 IGBT 模块化拓扑，一台设备融合动态电压恢复器 DVR、有源滤波器 APF、静止无功发生器 SVG 全部功能，实现电压、电流类电能质量问题一站式综合治理。
0
—
0
—
0
—
产品参数
技术参数
| 基础额定参数 | 联、并联补偿容量均 200kVA；额定电压 AC400V/50Hz，三相四线，可选三相三线；采用共直流母线三电平 IGBT 模块化拓扑。 |
| 串联调压单元指标 | 电压调节范围 - 30%～+30% Un，稳压精度≤±1%；电压扰动响应≤10ms，可补偿暂降、暂升、闪变；治理后电压 THDu＜2%，三相电压不平衡度＜1.5%。 |
| 并联补偿单元指标 | 覆盖 2～50 次谐波，补偿效率≥95%，补偿后 THDi≤5%；无功调节范围 ±200kvar 连续平滑可调，稳态功率因数≥0.99；三相电流不平衡校正至≤2%，补偿响应≤20ms。 |
| 整机性能 | 正常补偿效率≥97%，旁路直通效率＞99%；120% 额定容量可短时运行 1min，自动限流保护；强制风冷，满载噪声≤70dB (A)；户内 IP20，户外定制 IP54。 |
| 保护 | 过压、欠压、缺相、过流、超温、模块故障、风扇故障全维度保护 |
产品特点
| 1、 | 大容量一体化综合治理，单台替代 DVR+APF+SVG 多套设备，大幅减少配电室柜体数量、降低配套投资与施工成本 |
| 2、 | 共直流母线能量内部循环，功率损耗低，长期运行节能效果显著，毫秒级快速稳压，杜绝大型产线因电压扰动停机停产 |
| 3、 | 200kVA 标准大功率单元，适配厂区主干母线集中治理，支持多机并联扩容，满足后期产能扩建扩容需求 |
| 4、 | 全模块化功率单元，插拔式快速检修，单模块故障不造成整机停机，运维便捷 |
| 5、 | 全数字智能控制，自动识别负载工况动态调节补偿量，相序自适应，现场接线调试简单 |
| 6、 | 双旁路冗余安全设计，装置异常瞬间切换旁路，全厂负荷不间断供电，生产无中断 |
| 7、 | 完善本地监测 + 远程运维功能，可存储电能质量历史曲线、故障记录，便于厂区运维及供电部门电能质量验收 |
| 8、 | 适配复杂工业现场环境，防腐、防尘、散热设计可靠，可长期稳定运行于大功率冲击负荷场景 |
运行条件
| 电网运行条件 | 电网电压长期波动 ±30% Un 内、频率 45～55Hz 可连续稳定运行；可适应电网原有谐波、电压闪变、三相不平衡等恶劣电能质量工况。 |
| 负载适配条件 | 适配大功率非线性负载、冲击波动负载、高精度敏感负载、光伏 / 风电反向馈入负荷；负载突加突卸无补偿滞后，可 24 小时不间断连续运行。 |
| 运行模式 | 支持综合全补偿、单独稳压、单独滤波、旁路节能待机四种模式自动切换；多台 200kVA 设备可并联扩容，满足更大补偿容量需求。 |
应用场合
| 大中型精密制造 | 多条数控生产线、光学检测车间、中型半导体封装产线 |
| 综合三甲医院 | 整套核磁、CT、手术室、检验设备集中供电机房 |
| 工商业大功率负荷 | 大型充电桩场站、中型数据中心、整厂纺织 / 印刷 / 注塑车间 |
| 新能源配网 | 大型工商业光伏并网点、乡镇大容量配电台区，治理反向过压、三相失衡 |
| 轻重工业冲击负荷 | 中小型轧机、电弧炉、冲压车间、多变频电机集中厂区，抑制闪变、谐波 |
| 其它 | 港口、轨道交通配套配电、大型商业综合体配电室 |
为您推荐
暂无图片
PAPG-150A/UPQC-100-0.4
UPQC 全称统一电能质量调节器（Unified Power Quality Conditioner），100kVA 机...
暂无图片
PAPG-150A/UPQC-50-0.4
串联补偿容量 50kVA、并联补偿容量 50kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联一体化...
暂无图片
PAPG-150A/300 /400/630/800/1000/XX-0.4
大功率 UPQC -300/400/630/800/1000-XX-0.4，串联、并联补偿容量对等，适配 0.4kV 三...
暂无图片
PAPG-150A/UPQC-30-0.4
串联补偿容量 30kVA、并联补偿容量 30kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联双变换...
柱上式高压无功自动补偿装置
柱上高压无功自动补偿装置适用于6kV和10kV线路中,安装在架空线路上。柱上高压无功自动补偿装置主要由柜体、控制器、真空...
PAPG-150A/SVG-D50-0.4
采用模块化设计，支持多台设备并联扩容，主从控制，共用一套电流互感器。具备无功补偿、有源滤波和三相不平衡功能，动态调整输出...

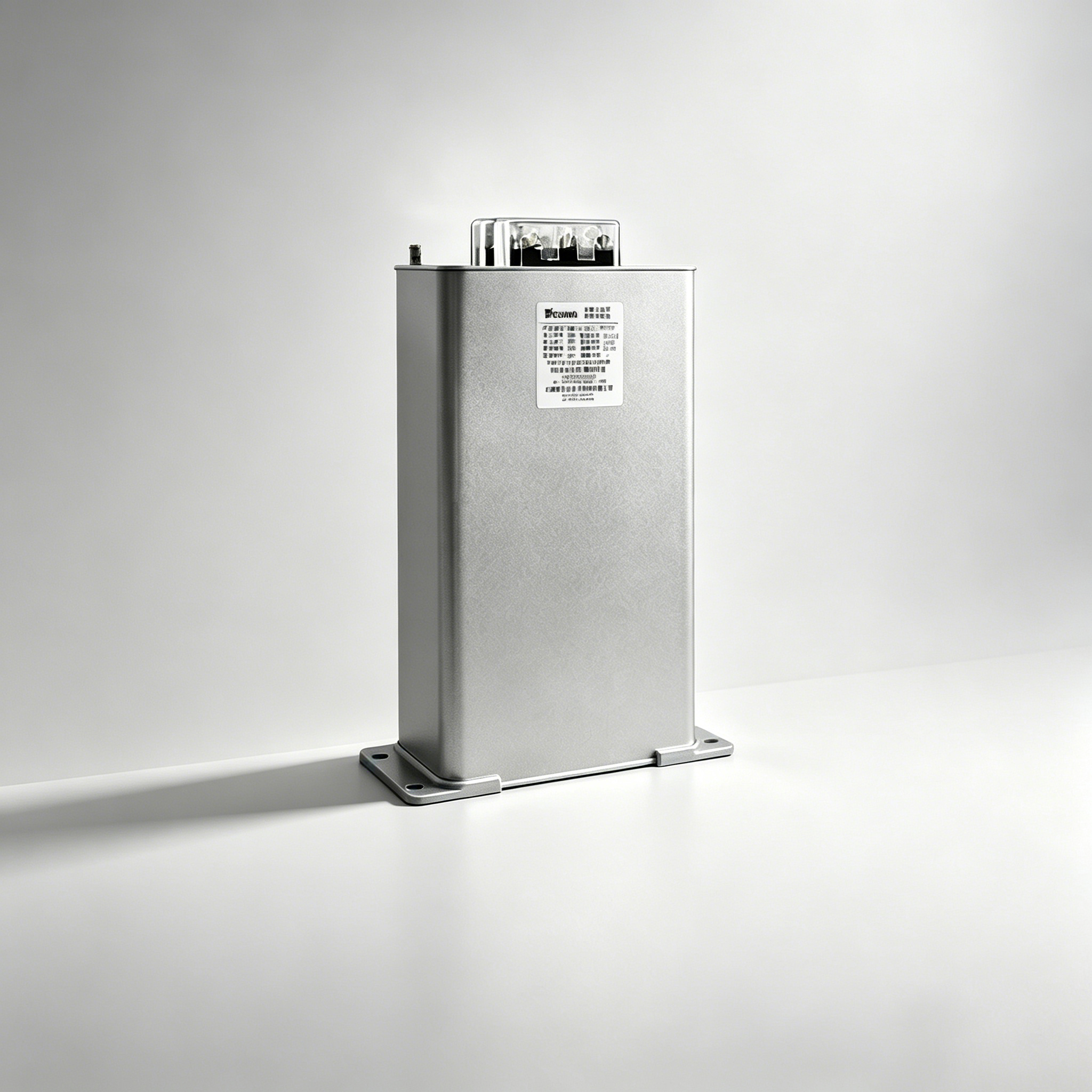

并联电容器
