PAPG-150A/UPQC-100-0.4
UPQC 全称统一电能质量调节器（Unified Power Quality Conditioner），100kVA 机型串联、并联补偿容量均为 100kVA，适配 0.4kV 三相四线低压配电系统；采用共直流母线串并联一体化三电平 IGBT 拓扑，单台设备集成 DVR 动态稳压、APF 谐波滤波、SVG 动态无功补偿、三相不平衡校正四大装置全部功能，是中大型负荷一站式电能综合治理设备。
0
—
0
—
0
—
产品参数
工作原理
| 串联单元（串接电网与负载之间） | 快速补偿电压暂降、暂升、电压闪变、电网电压谐波、三相电压失衡，隔离电网侧电压扰动，给后端负载输出稳定纯净电压 |
| 并联单元（并联接入母线） | 实时吸收负载产生的谐波电流、动态平滑调节感性 / 容性无功、校正三相不平衡电流，降低变压器发热损耗，杜绝供电部门罚款 |
| 能量内循环 | 两者能量双向流通，无需大容量储能，相比分开采购多套治理设备，运行损耗更低、占地面积更小、综合造价更优 |
产品特点
| 大容量适配主流工业负荷 | 补偿功率充足，可覆盖单路 100kVA 以内成套生产线、多台变频设备集群、大型充电桩站、中小型配电台区，适配绝大多数标准工业厂房；支持多台 100kVA 模块并联扩容，后期产能扩建无需更换整机 |
| 三电平高效功率架构 | 整机补偿模式效率≥97%，旁路直通效率＞99%，满载噪音≤70dB (A)，强制风冷散热；功率单元模块化插拔设计，单模块故障不整机停机，检修更换便捷 |
| 一机替代多套设备，节省配电室空间 | 无需单独配置动态电压恢复器、有源滤波器、无功补偿柜，单台柜体集中布置，减少土建、线缆、开关配套投入，降低施工与运维成本 |
| 宽工况适应能力强 | 工作温度 - 10℃～+45℃，海拔 2000m 内无需降额；户内标准 IP20，户外定制 IP54 防腐柜体，适配工厂、光伏站、医院、数据中心、冶金车间等复杂用电环境 |
核心功能
| 全范围电压治理 | 宽幅稳压区间 - 30%~+30% Un，毫秒级响应，应对厂区长线路压降、光伏反向过压、焊机 / 轧机冲击闪变，保障精密设备不因瞬时电压故障停机报废 |
| 全维度电流净化 | 覆盖 2～50 次谐波治理，补偿后电流畸变率 THDi≤5%；无功连续 ±100kvar 可调，稳态功率因数稳定≥0.99；三相电流不平衡度校正至 2% 以内 |
| 全自动智能运行 | 搭载双 DSP+FPGA 全数字控制，自动识别负荷特性，动态切换综合补偿、单独稳压、旁路节能模式；相序自适应，现场接线简单 |
| 不间断安全防护 | 配置晶闸管电子旁路 + 机械维修旁路双路切换，装置故障瞬间切入旁路，后端负载全程不停电；配套过压、欠压、过流、超温、模块故障、缺相等全套软硬件保护 |
| 数字化监测运维 | 标配工业触摸屏，实时查看电压、电流、谐波、无功、故障曲线；支持 RS485、以太网通讯，可选 4G 远程监控、故障短信告警、电能质量数据存储导出 |
适用场所
| 精密制造行业 | 中型半导体车间、多条数控加工产线、光学检测实验室、成套精密注塑机组 |
| 医疗行业 | 综合医院 CT、核磁、手术室精密供电，隔离电网干扰保障诊疗设备稳定 |
| 工商业大功率负荷 | 大型充电桩集群、数据中心机房、大型印刷厂、纺织整厂变频机组 |
| 新能源配网场景 | 工商业分布式光伏并网点、乡镇大型配电台区，解决光伏反向送电过电压、三相失衡、末端低电压 |
| 重工业冲击负荷 | 小型轧机、电弧炉、冲压车间、多台变频电机集中厂区，治理电压闪变、谐波超标问题 |
为您推荐
暂无图片
PAPG-150A/300 /400/630/800/1000/XX-0.4
大功率 UPQC -300/400/630/800/1000-XX-0.4，串联、并联补偿容量对等，适配 0.4kV 三...
暂无图片
PAPG-150A/UPQC-200-0.4
串联、并联补偿容量均为 200kVA，适配 0.4kV 三相四线低压配电系统。采用共直流母线串并联一体化三电平 IGBT...
暂无图片
PAPG-150A/UPQC-30-0.4
串联补偿容量 30kVA、并联补偿容量 30kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联双变换...
暂无图片
PAPG-150A/UPQC-50-0.4
串联补偿容量 50kVA、并联补偿容量 50kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联一体化...
低压动态补偿装置
低压动态补偿装置应用于三相 380/400V、690V 配电系统，快速跟踪负荷无功变化，实时投切电容实现无功连续调节，稳...

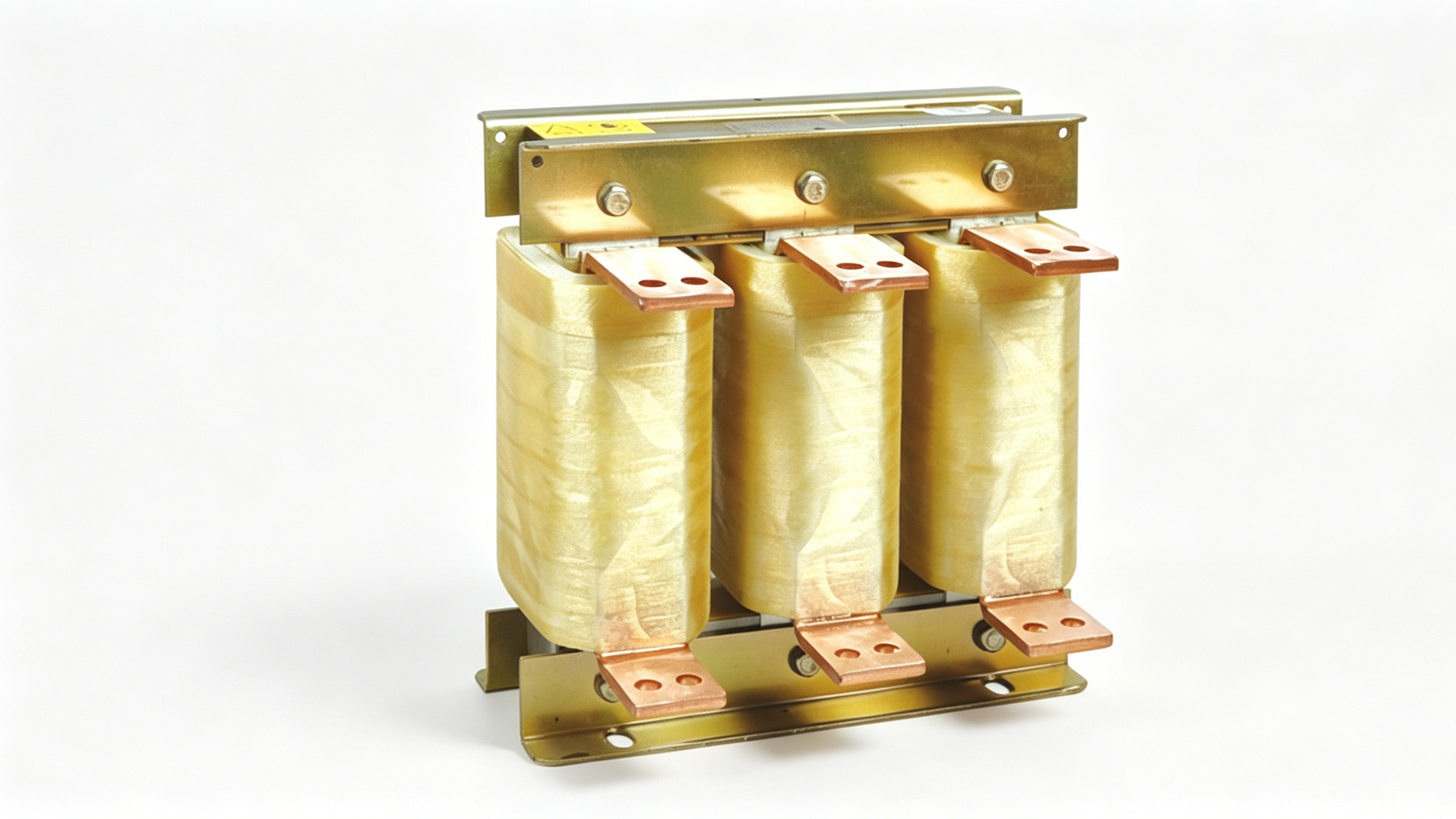

变频器滤波电抗器

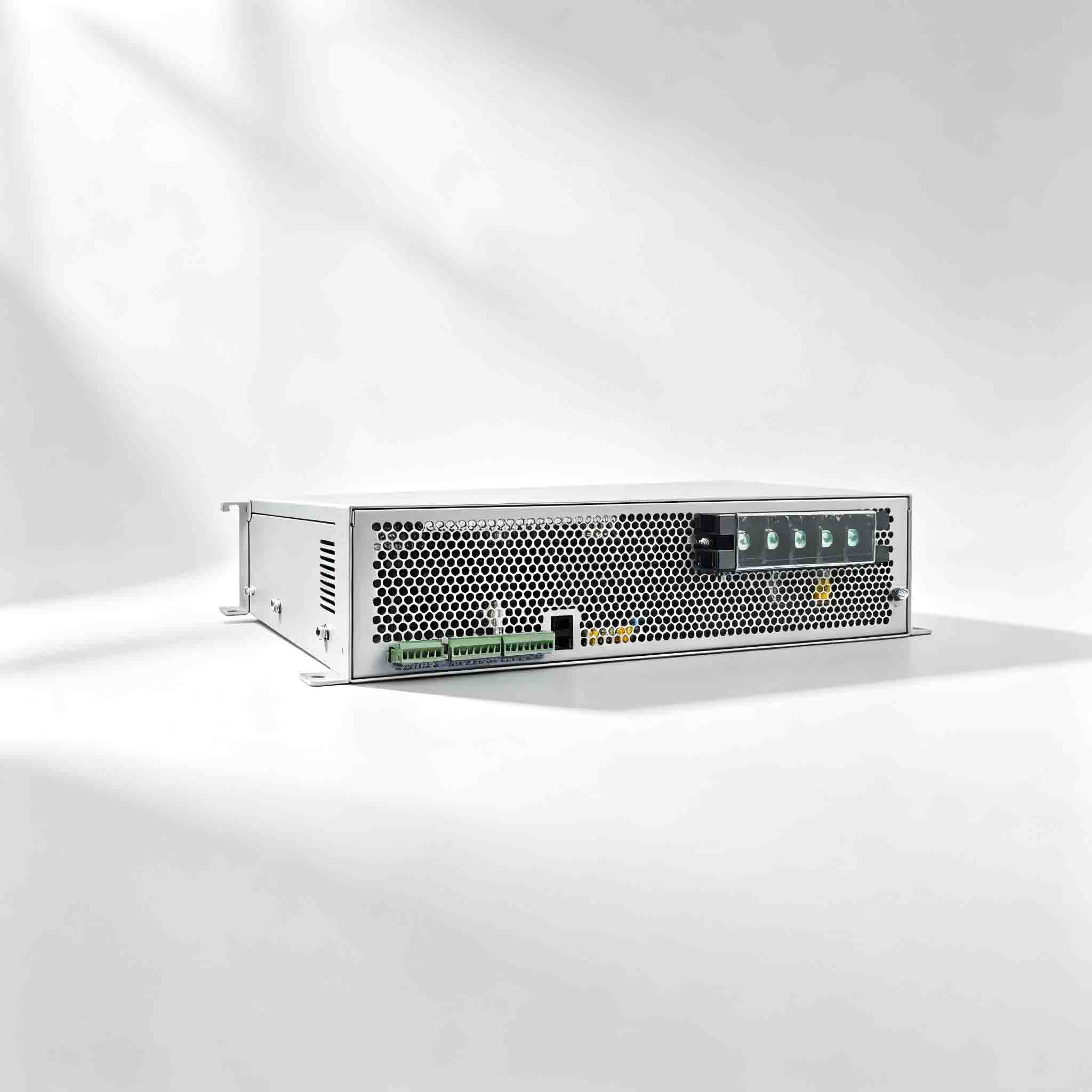

PAPG-150A/SVG-D75-0.4
