PAPG-150A/UPQC-30-0.4
串联补偿容量 30kVA、并联补偿容量 30kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联双变换拓扑，一台设备同时解决电网电压扰动、负荷电流畸变两类电能质量问题，集成 DVR 稳压、APF 滤波、SVG 无功补偿、三相不平衡调节全部功能。
0
—
0
—
0
—
产品参数
基础参数
| 调压范围 | 额定电压 - 30%~+30%，稳压精度≤±1% |
| 补偿能力 | 2～51 次谐波治理，补偿后 THDi≤5%；感性 / 容性无功连续可调，功率因数稳定≥0.99；三相不平衡校正至 2% 以内 |
| 响应速度 | 电压扰动补偿＜10ms，谐波无功补偿＜20ms，可抑制毫秒级电压暂降、闪变 |
| 过载能力 | 120% 额定容量短时运行 1min，自动限流保护；整机效率＞97% |
产品特点
| 1、 | 体积小巧，柜体紧凑，单台占地面积小，适合机房、车间角落、小型配电房安装 |
| 2、 | 模块化标准单元，支持多台 30kVA 模块并联扩容（30/60/90kVA 组合），后期扩容灵活 |
| 3、 | 相序自适应，现场接线简单，无需区分相序，施工周期短 |
| 4、 | 智能全自动运行，实时监测电能质量，自动切换补偿模式，无人值守 |
| 5、 | 低噪音设计，满载噪声≤65dB，适配实验室、医院、精密车间静音环境 |
核心功能
| 串联单元（稳压） | 隔离电网电压跌落、骤升、闪变、电压谐波，给后端敏感负载输出稳定纯净电压 |
| 并联单元（净化） | 滤除设备谐波、动态补偿无功、平衡三相不平衡电流，降低变压器损耗、避免罚款 |
| 能量内循环 | 串并联共用直流母线，能量内部互通，相比分开采购 DVR+APF 占地更小、损耗更低、综合成本更低 |
技术参数
| 闪变治理 | 有效抑制电压闪变 Pst≤0.5 |
| 三相电压不平衡校正 | 输出电压不平衡度＜1.5% |
| 三相不平衡治理 | 电流不平衡度校正至≤2% |
| 保护 | 过压、欠压、缺相、过流、直流母线过压 / 欠压、IGBT 故障、超温、风扇故障、相序异常 |
为您推荐
暂无图片
PAPG-150A/300 /400/630/800/1000/XX-0.4
大功率 UPQC -300/400/630/800/1000-XX-0.4，串联、并联补偿容量对等，适配 0.4kV 三...
暂无图片
PAPG-150A/UPQC-200-0.4
串联、并联补偿容量均为 200kVA，适配 0.4kV 三相四线低压配电系统。采用共直流母线串并联一体化三电平 IGBT...
暂无图片
PAPG-150A/UPQC-100-0.4
UPQC 全称统一电能质量调节器（Unified Power Quality Conditioner），100kVA 机...
暂无图片
PAPG-150A/UPQC-50-0.4
串联补偿容量 50kVA、并联补偿容量 50kVA，适配 0.4kV 三相四线低压配电系统； 采用共直流母线串并联一体化...

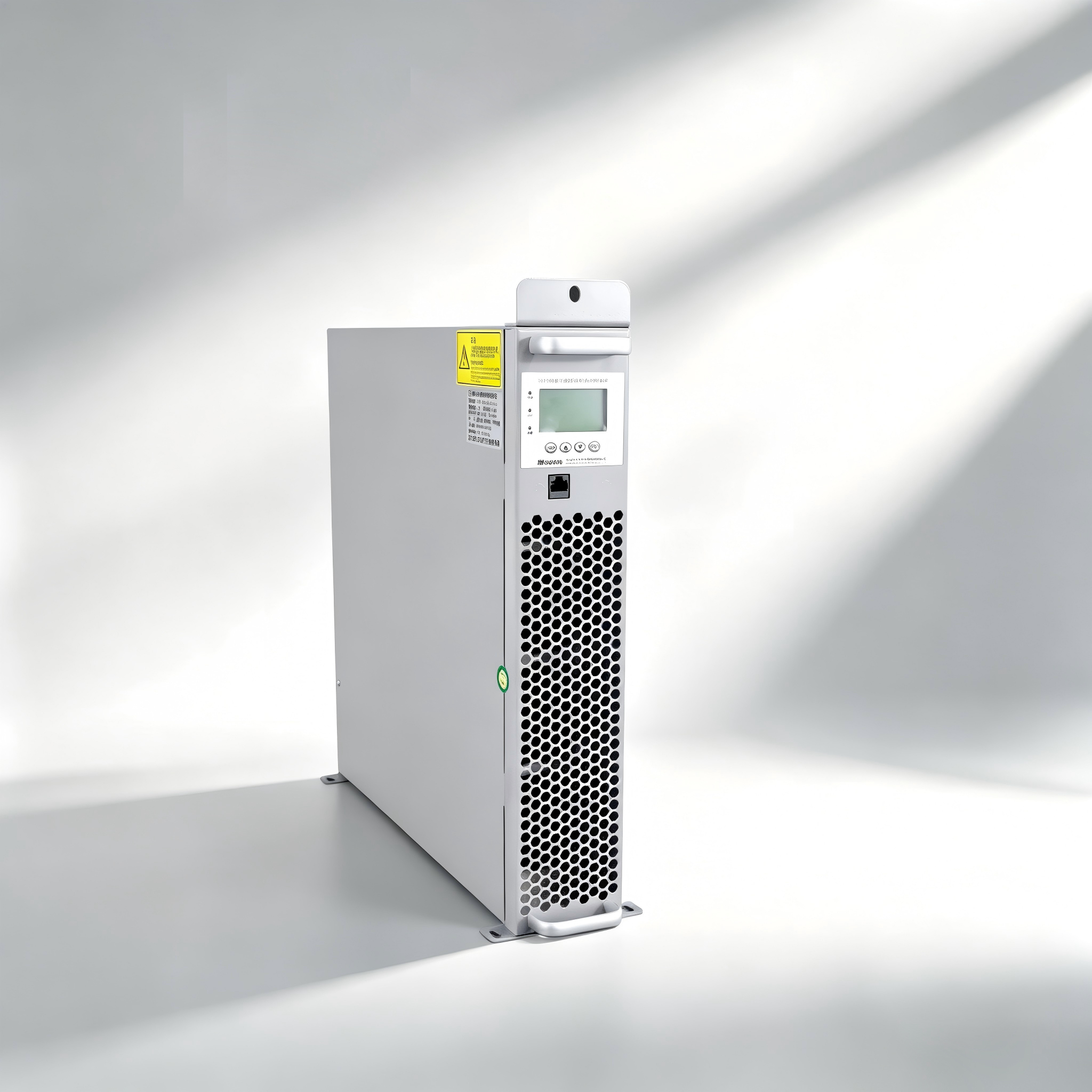

PAPG-150A/AHF-D30-0.4
有源电力滤波器APF主要针对用电系统中的谐波、无功功率，以及三相不平衡问题做治理。 1、极致模块化设计，0~150A超...

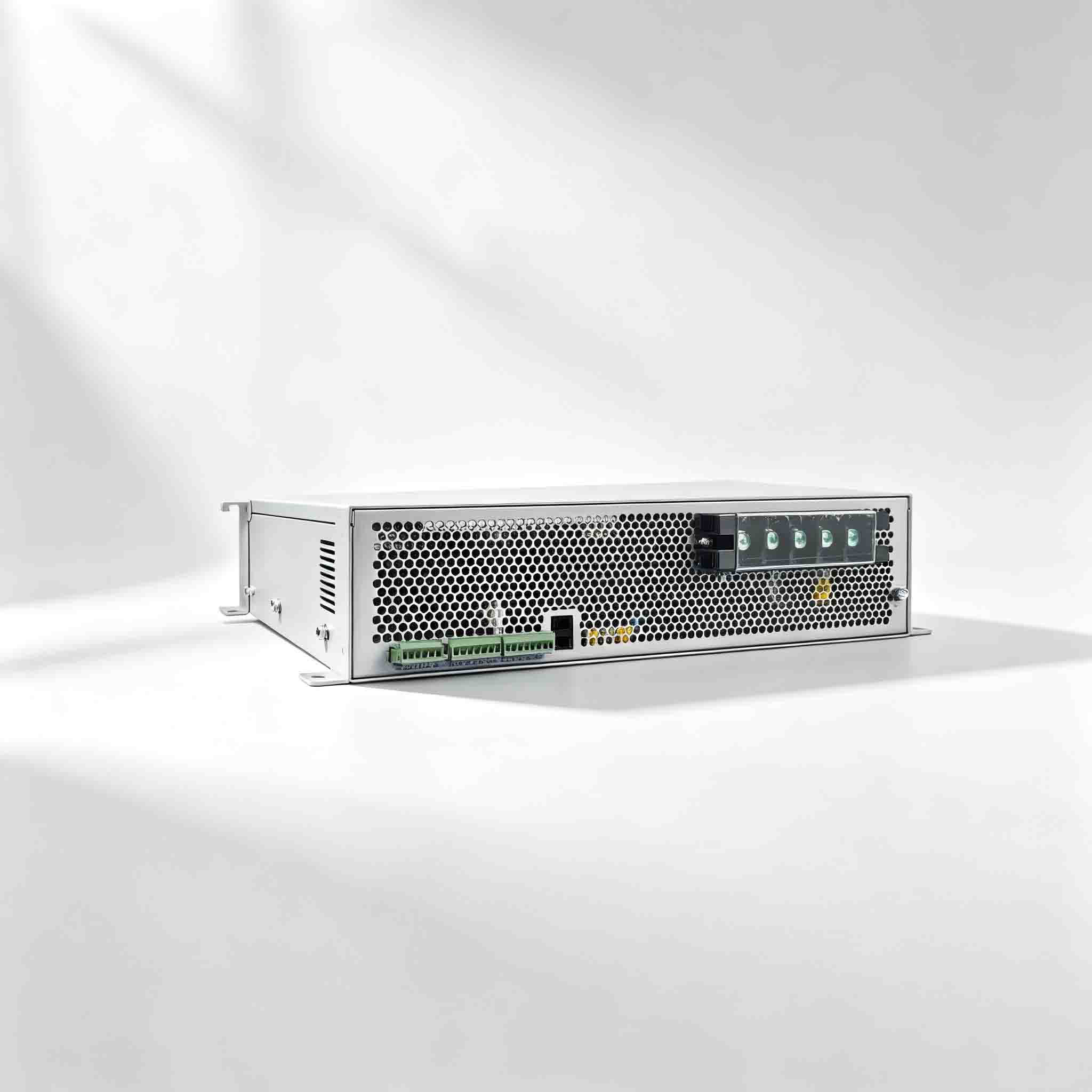

PAPG-150A/AHF-D100-0.4
