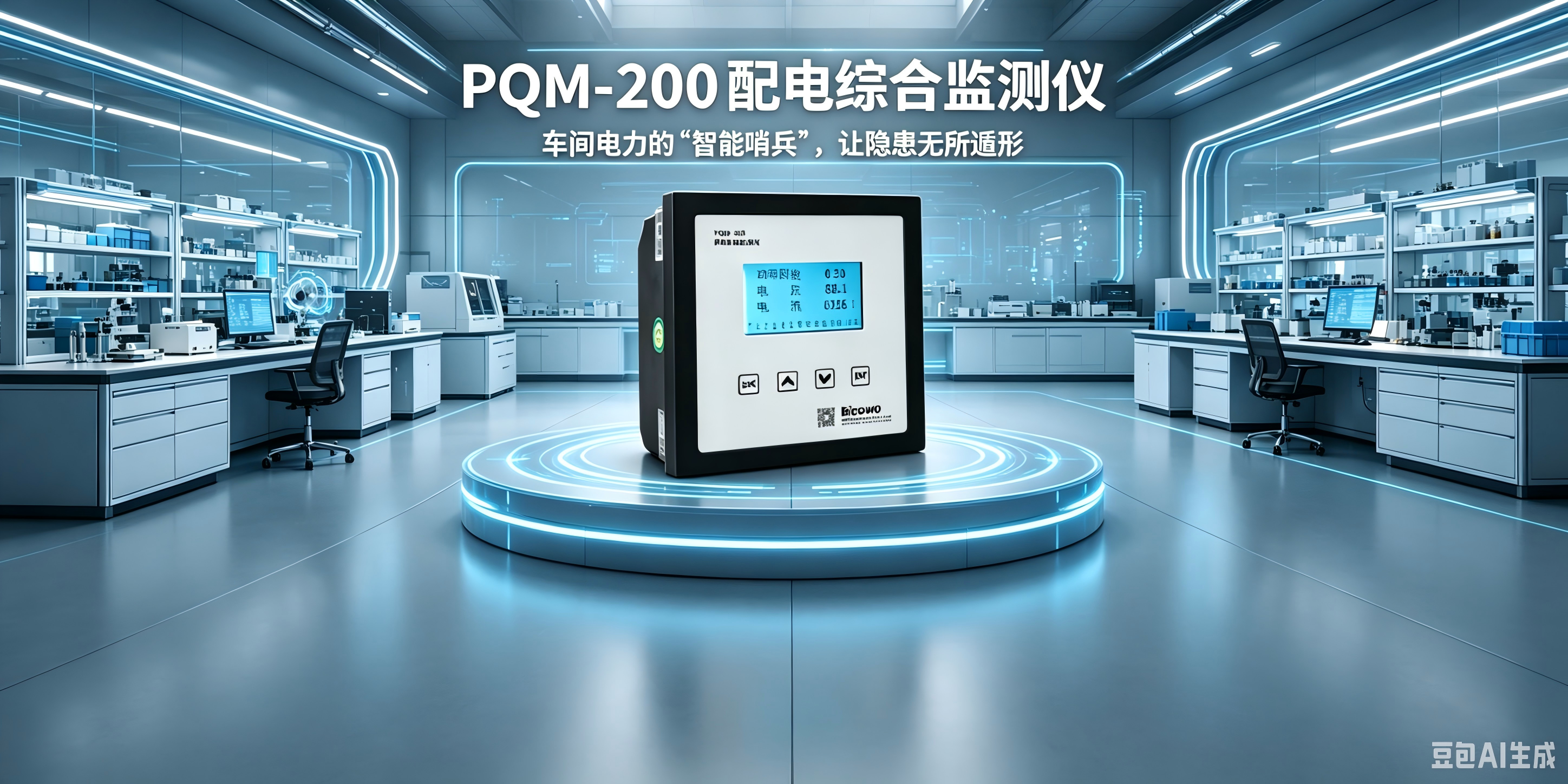

PQM-200/E1低压无功补偿控制器
PQM-200 配电综合监测仪是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流 0.1-1.14KV、50/60Hz低压配电系统的监测及无功补偿控制。以高速数字信号处理器为核心，采用交流取样，人机界面为 128*64 点阵大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，通讯监测功能。电容补偿方式采用循环投切,先投先切,优化组合、循环轮流休息,使电容器均时使用,设备寿命最大化；择优投切,优化组合选用最适合投切电容,达到最理想投切效果。电容设置以编码方式,自由设置等方式方便客户设置电容,任意情况下都能使用。
—
—
—
产品参数
| 电源电压 | AC 220V +20% |
| 取样电压 | AC 380V士20%(共补)AC 220V±20%(混补) |
| 电源频率 | 50Hz |
| 取样电流 | 0~5A |
| 整机最大功耗 | 8W(视所控制的投切开关功率而定) |
| 控制输出接点 | A型: 每路DC12VX40mA(+12V输出) 220V/5A(继电器输出) |
| 控制灵敏度 | 30mA |
| 目标COS | 0.85~1.00 /步长0.01 |
| 门限系数 | 0.1~1.2 /步长0.1 |
| 投切延时(1) | 0.02s~600s /步长1/0.02 |
| 投切延时(2) | 00s~300s /步长1 |
| 过压保护 | 0V~998V(混补) /步长IV |
| 过压保护 | 0V~980V(共补) /步长IV |
| 欠压保护 | 0V~980V(混补) /步长IV |
| 欠压保护 | 0V~980V(共补) /步长IV |
| 过电流保护 | 0~9999A /步长1A |
| 小电流保护 | 0~990A /步长1A |
| 谐波电压超限 | 00.0%~100% /步长0.5% |
| 谐波电流超限 | 00.0%~100% /步长0.5% |
| 电压 | ±0.5% |
| 电流 | ±0.5% |
| 有功功率 | ±2.0% |
| 无功功率 | ±2.0% |
| 频率 | ±0.5% |
| 功率因数 | ±1.0% |
