PQM-200/C1高压无功补偿控制器

PQM-200/C1高压无功补偿控制器

本产品符合《JB/T9663－2013》标准。其人机界面采用大屏幕 LCD 中文液晶显示器，并集先进的单片机技术为核心。其安装操作方便，适用于交流0.4KV、50Hz低压配电系统无功补偿控制。该控制器具有实时监测电网各相参数、谐波保护、无功补偿、及保护警示等功能。电容补偿方式采用循环投切，先投先切，优化组合、循环轮流休息，使电容器均时使用，设备寿命最大化。

0

—

0

—

0

—

产品参数

测量参数
测量系统三相三线制
取样电压PT一次侧、二次侧可设，50Hz ± 5％
取样电流5A、50Hz ± 5％；1A、50Hz ± 5％
输入阻抗电流端<0.1Ω；电压端>130KΩ
测量频率45Hz - 55Hz
EMC特性
电压范围DC85 -265V
整机功耗<8W
绝缘电阻≥10MΩ
绝缘强度2.5KV、1min
串模干扰1.5KVP、1min
共模干扰2.5KVP、1min
瞬变脉冲群4.0KVP、1min
浪涌干扰4.0kvp、1.2/50μs
静电放电8KV
冲击电压5KV、1.2/50μs
工频耐压2kV/1min交流有效值
测量精度
电 压0.5级
电 流0.5级
有功功率1.0级
无功功率2.0级
频 率0.01Hz
时钟误差<2秒/天
控制参数
输出参数脉冲控制，脉宽可设置；保持输出
控制灵敏度20mA
输出容量(5A 、220V)/输出支路
控制方式电压、时间、无功功率型等

Bicowo-PQM-200/C1高压无功补偿控制器

产品总结

  • 合规达标：产品符合 JB/T9663-2013、DL/T597-2017 两项行业标准。
  • 硬件配置：搭载高亮 LED 数码管人机界面，以单片机作为核心控制单元。
  • 适用场景：安装便捷，适配 0.4kV、50Hz 低压交流配电系统无功补偿控制。
  • 监测能力：可实时采集、监测电网各类运行参数。
  • 功能完善：集成无功补偿投切、谐波抑制保护、故障告警提示多重功能。
Bicowo-PAPG 产品图

应用案例

工厂低压电容柜安装，自动无功补偿、抑制谐波，提升功率因数，节约电费。

商业楼宇配电柜配套使用，适配波动负载，稳压降耗，异常自动告警保护。

壁挂式安装案例

补偿方式

控制器以无功功率为取样量，避免投切振荡；补偿模式包含 Y 型混合补偿、Δ 型纯共补、Y+Δ 综合补偿三种类型。

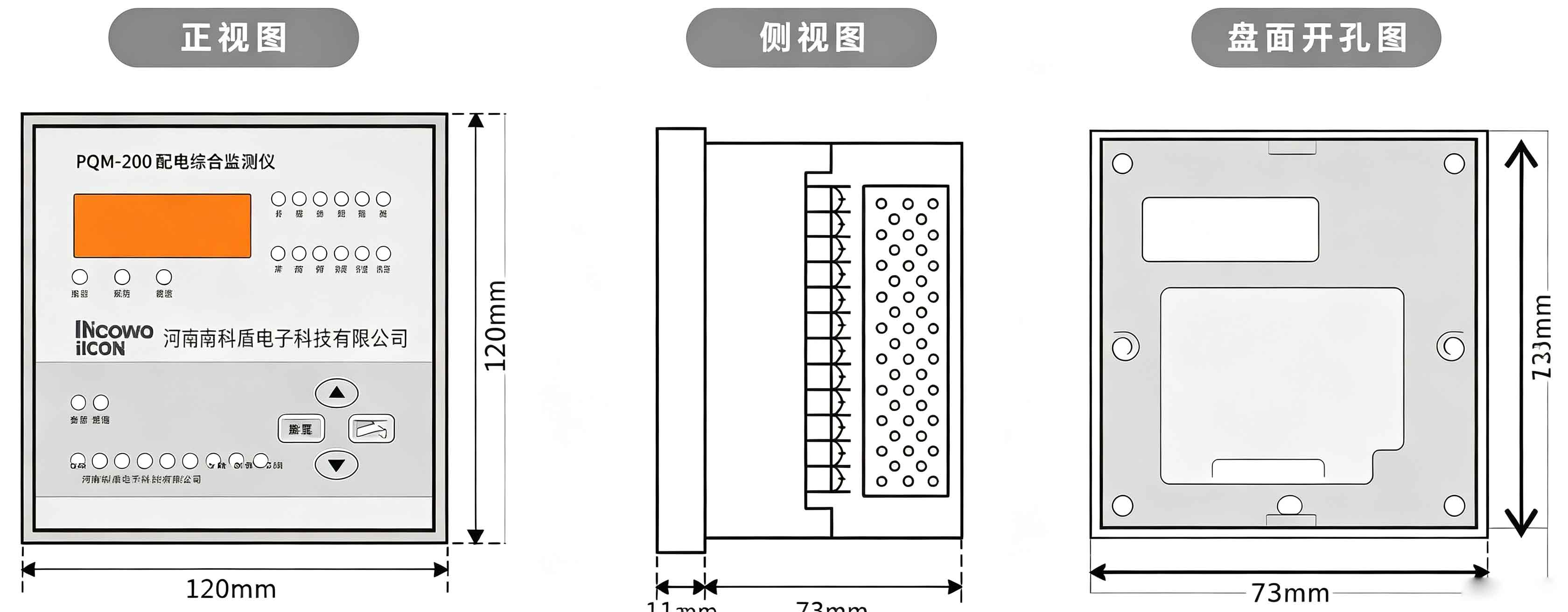

插拔组件

精准 · 快速补偿

快速提升系统功率因数，减少供电局力调罚款，节约用电成本。

降低线路无功损耗，减小压降，稳定母线电压，改善供电质量。

抑制谐波冲击，保护电容器及配电元器件，延长设备使用寿命。

静止无功补偿器效果
