PQM-200/TS低压无功补偿控制器

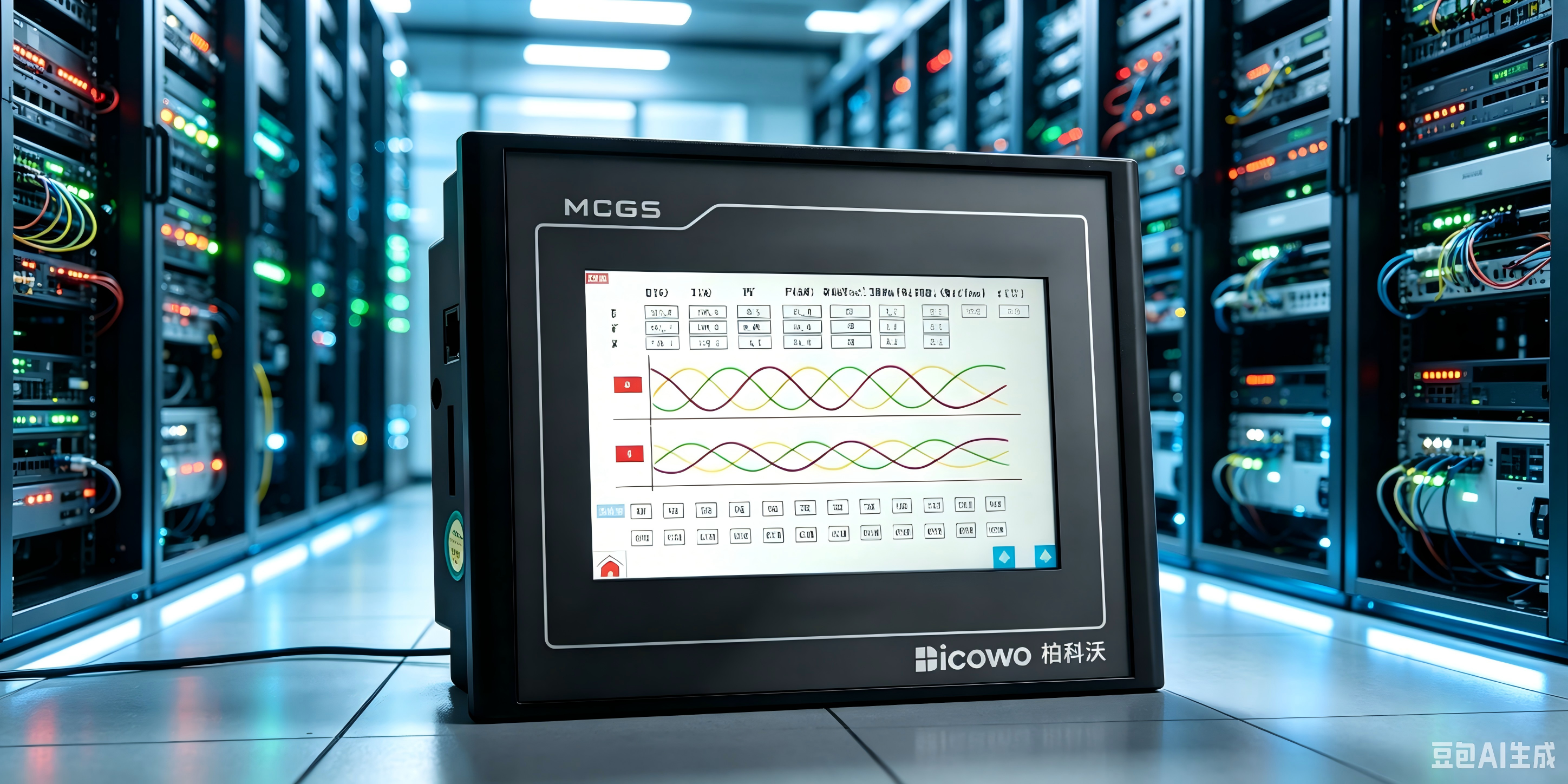

触摸屏无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.1-1.14KV、50/60Hz低压配电系统的监测及无功补偿控制。以高速数字信号处理器为核心，采用交流取样，人机界面为7寸触摸显示器，其具有配电监测、无功补偿、谐波分析、波形显示，自适应频率算法。循环投切，循环轮流休息，择优投切，达到最理想投切效果。

—

产品参数

基本参数

电源电压	AC 220V+20%，
取样电压	AC 220V+20%，其余电压等级可定制
电源频率	50/60Hz±5%
取样电流	0~5A/0~1A
整机最大功耗	8W(视所控制的投切开关功率而定)
控制输出接点	12-24路 A型:每路 DC12Vx20mA(+12V输出)B型:220V/5A(继电器输出)

测量精度

—	—
电压	±0.5%
电流	±0.5%
有功功率	±2.0 %
无功功率	±2.0 %
频率	±0.5%
功率因数	±1.0 %
