PQC-HZ1487 频率发生器
高精度频率发生、波形纯净稳定，可模拟全品类电网频率扰动，能量回馈节能降耗，支持自动化批量质检，适配电力设备制程 PQC 检测、研发仿真与权威计量检定。
0
—
0
—
0
—
产品参数
技术参数
| 输出频率范围 | 40～65Hz，分辨率 0.001Hz |
| 频率准确度 | ≤±0.002Hz，长期温漂＜0.01Hz / 小时 |
| 频率变化模式 | 稳态恒定、线性扫频、阶跃跳频、低频振荡模拟 |
| 三相同步频差 | ＜0.001Hz，A/B/C/N 四路同源时钟 |
| 整机通用 | 功率等级 3kVA～200kVA，全数字闭环控制，0.02/0.05 级计量精度 |
核心价值
| PQC 制程质量管控价值 | 批量自动化检测，精准筛选晶振、采样电路不良半成品，在产线阶段拦截频率精度不合格品，杜绝不良品流入下工序，大幅降低成品返工、客户退货、现场售后整改成本。 |
| 研发降本增效价值 | 精准模拟各类极端频率复合扰动工况，提前暴露设备频偏误告警、保护误动作缺陷，省去户外并网现场试验，缩短研发验证周期，降低现场调试费用。 |
| 长期运营节能降本 | 双向能量回馈拓扑，替代传统耗能负载，大批量 PQC 连续检测节电 70% 以上，设备散热需求低，延长整机使用寿命，减少车间空调能耗。 |
| 检测效率提升价值 | 四级独立调控支持全自动序列测试，一键完成多组频率偏差、扫频、扰动循环测试，单台产品检测时长缩短 70%，适配工厂大批量产能；所有测试数据自动存储、生成国网标准报告，质量全程可溯源。 |
| 设备安全防护价值 | 双重隔离架构，避免被测样品短路、反向高压损坏标准源；稳定纯净的标准信号可精准验证补偿装置在电网高低频波动下的投切逻辑，防止现场电容鼓包、电抗器烧毁、厂区供电跳闸事故。 |
产品特点
| 频率基准极度稳定，不受电网扰动 | DC-DC 隔离级隔断输入电网电压、频率波动，直流母线电压纹波极低，逆变时钟不受前端干扰，长时间测试频率漂移极小，满足国网计量级精度要求。 |
| 电压、频率完全解耦独立调控 | 前级整流稳压、中间 DC-DC 精细调压、后级逆变单独变频；调频率时输出电压无跌落，调压时频率无偏移，可同时模拟低频 + 低压、高频 + 过压复合电网故障工况。 |
| 动态响应速度快，带载能力强 | DC-DC 软开关缓冲突加 / 突卸负载冲击，负载跳变时频率波动＜0.003Hz，恢复时间＜3ms；支持 150% 过载 10s，适配电容、电感类非线性被测样品。 |
| 四象限双向能量流动，节能无发热 | 被测设备回馈的反向能量经 DC-AC 整流、DC-DC 升压，送回前端 AC-DC 整流回馈电网，无需大功率耗能负载，长时间批量 PQC 检测温升低、省电。 |
| 宽电网适应，耐现场恶劣供电 | 工厂车间电网电压波动、谐波大，AC-DC 有源整流 + DC-DC 稳压双重缓冲，输入 ±20% 电压波动仍保证输出频率、电压精度不变。 |
使用场所
| 车间 PQC 制程质检 | 电能质量监测终端、智能电表、SVG/APF 控制器、无功补偿电容器控制柜出厂全检 / 抽检，强制测试频率测量误差、频率越限保护、低频 / 高频穿越功能。 |
| 企业研发试验室 | 光伏逆变器、储能 PCS、有源滤波器样机测试，模拟电网低频振荡、调频波动、新能源并网频扰，验证设备保护与控制逻辑。 |
| 计量院、电科院、第三方权威检测实验室 | 型式试验、入网认证、计量检定，出具具备法律效力的频率精度检测报告，电网设备准入必备。 |
| 电力计量校准室、变电站运维校验 | 校验在线监测装置、测控仪、继电保护装置频率采集精度。 |
| 高校电力电子、微电网科研平台 | 电网调频、电能质量扰动仿真、高低频穿越试验。 |
为您推荐
PQC-US1487闪变发生器
通过高精度数字调制算法，模拟电网电压波动、照度闪烁、冲击性负荷扰动引发的电压闪变现象。设备完全依据IEC61000-4-...
PQC-THD1487谐波发生器
在标准正弦基波上精准叠加各次谐波、间谐波、畸变波形。设备支持谐波次数、幅值、相位独立可调，可真实复现工业现场变频器、光伏...
暂无图片
PQC-U1487
设备依托高精度基准源，可输出低压、额定、过压、欠压全区间标准电压信号，支持电压阶跃、骤升骤降、谐波叠加、三相不平衡复合扰...
PQC-Q1487无功发生器
精准模拟电网超前/滞后无功、功率因数浮动、负荷波动等工况。设备支持有功、无功、功率因数独立解耦调节，输出精度高、响应速度...
能源管理云平台
依托物联网、大数据、人工智能、数字孪生等数字化技术搭建的一体化智能管控平台，是实现能源数字化、精细化、智能化管理的核心载...
高压动态无功补偿装置
高压动态无功补偿装置是并联接入 6kV/10kV/35kV 高压母线，实时连续动态调节系统无功的成套电力电子设备，核心分...

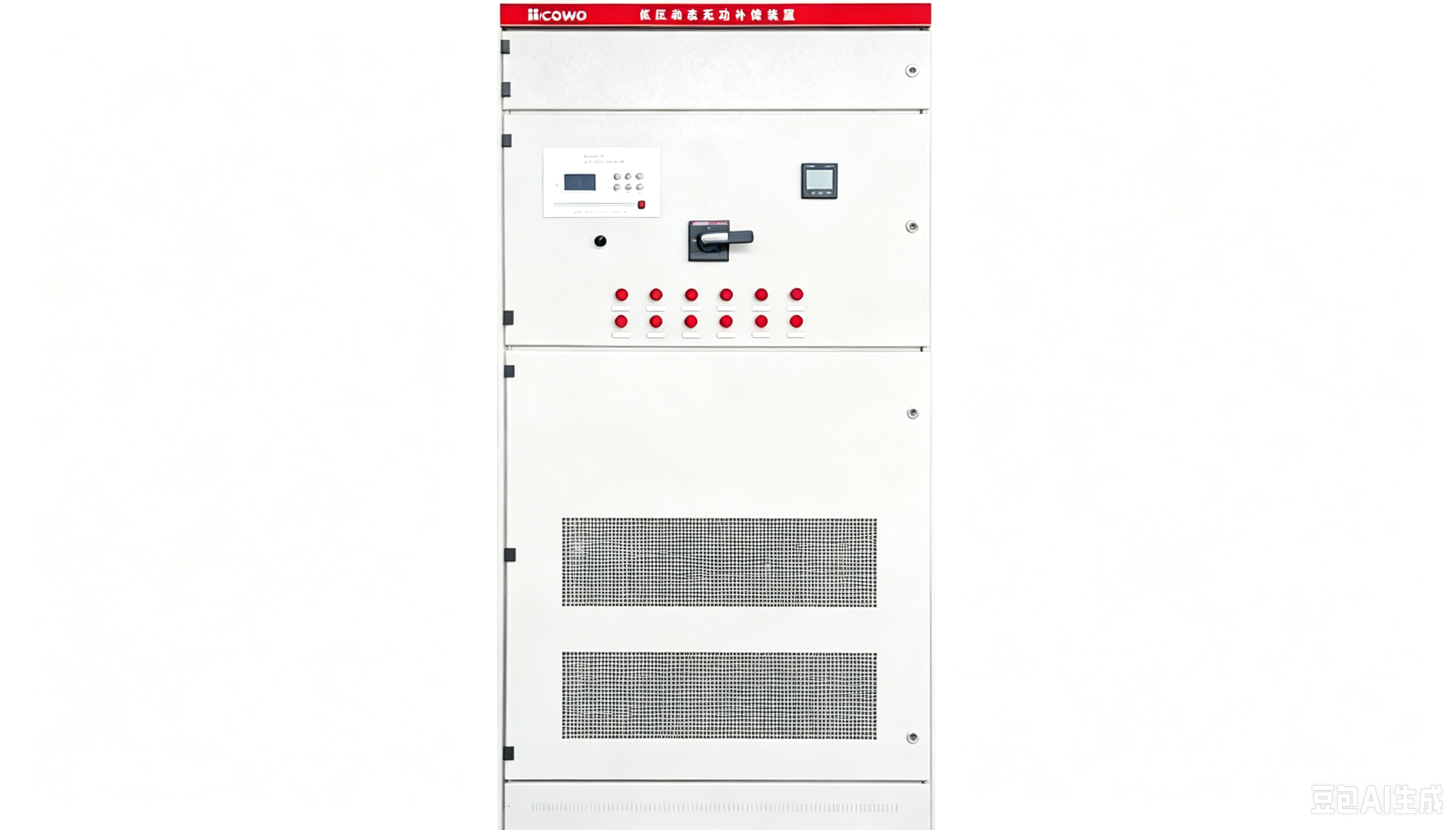

低压动态补偿装置
