PQC-U1487
设备依托高精度基准源，可输出低压、额定、过压、欠压全区间标准电压信号，支持电压阶跃、骤升骤降、谐波叠加、三相不平衡复合扰动模拟；带电气隔离、双向能量回馈、闭环稳压抗电网干扰，输出波形畸变低、电压精度高。主要用于电表、补偿控制器、SVG/APF、继电保护装置产线 PQC 制程检验、样机可靠性测试、计量院型式试验，符合 GB、IEC 电能质量与安规检测标准，一站式完成高低压适应性、电压异常保护、测量精度全项试验。
0
—
0
—
0
—
产品参数
技术参数
| 系统电压 | 三相380VAC±20%，适配工厂波动电网 |
| 工作方式 | 双向能量回馈，无需耗能负载，长时间测试低发热 |
| 输出电压范围 | 0～480V 连续可调，支持低压、额定、欠压、过压全覆盖 |
| 电压精度 | ≤±0.05%FS（计量级精度） |
| 电压分辨率 | 0.1V，精细微调 |
| 响应速度 | 电压阶跃响应≤3ms，稳压无超调 |
| 支持功能 | 稳态高低压、电压暂升、电压暂降、短时中断、缓变调压、阶跃跳变 |
| 稳定度 | 长期电压漂移≤0.1%/24h，不受市电波动影响 |
| 带载能力 | 阻性、感性、容性全负载适配，150%短时过载 |
使用场所
| 生产车间PQC制程质检工位 | 用于智能电表、电能质量终端、无功补偿控制器、SVG/APF控制板、继电保护装置半成品/成品高低压适应性检测、电压精度校准、欠压过压保护功能测试。 |
| 企业研发试验室 | 新产品样机高低压耐受测试、电压扰动适应性验证、极限工况稳定性试验，优化产品控制逻辑，提前规避现场运行故障。 |
| 计量院、电科院、第三方检测机构 | 用于型式试验、入网认证、计量检定，出具权威合规检测数据，满足国网入网标准。 |
| 产品可靠性老化试验室 | 长期高低压循环冲击老化，验证产品长期运行稳定性，筛选隐性不良产品。 |
| 高校、电力科研平台 | 电网电压扰动仿真、新能源并网电压适应性研究实验。 |
产品特点
| 四级隔离拓扑，电压输出极致稳定 | 高频隔离级彻底隔断工厂电网波动、谐波干扰，输入电压不稳不影响输出标准电压，全程稳压无漂移，满足国网计量级检测要求。 |
| 全量程高低压连续可调，工况全覆盖 | 可实现超低电压、额定电压、欠压、过压、极限过压全区间输出，完美复现电网启停、负荷波动、故障扰动等真实场景，满足各类电压适应性试验。 |
| 电压、频率、相位完全解耦控制 | 调压不偏频、调频不飘压，可单独做高低压测试，也可叠加频率偏差、谐波、不平衡复合扰动，模拟复杂电网故障，测试维度远超普通变频电源。 |
| 双向能量回馈，节能高效适合量产PQC | 被测设备反向能量可回馈电网，无发热负载，长时间批量老化、高低压冲击测试省电、低温、稳定，适合产线不间断质检。 |
| 波形纯净、检测一致性高 | 多级滤波+闭环精密稳压，波形畸变极低，每台产品测试基准统一，杜绝人工误差，出厂质量一致性强、数据可溯源。 |
| 全自动程控测试，适配流水线作业 | 可预设多组高低压测试序列，自动切换工况、自动采集误差、自动判定合格、自动生成报告，大幅提升PQC全检、抽检效率。 |
使用价值
| 保障产品入网合规，满足国网检测标准 | 电网设备强制要求高低压适应性、电压越限保护、电压测量精度试验；本设备提供法定标准电压源，是产品拿型式报告、入网资质的必备设备。 |
| 前置PQC制程管控，大幅降低不良率 | 在生产环节精准筛选电压采样异常、耐压不足、保护误动等隐性不良品，拦截不良半成品流入下工序，减少成品返工、客户退货及现场售后事故。 |
| 提升产品稳定性，降低现场运维风险 | 通过模拟电网欠压、过压、骤升骤降真实工况，提前验证设备耐受能力，避免产品并网后因电压波动出现死机、误动作、烧毁故障。 |
| 批量质检提效，节约人工成本 | 全自动序列测试替代人工调压、人工记录，检测速度提升70%以上，适配大批量生产PQC全检需求，数据自动存档、质量可追溯。 |
| 节能降本，设备使用寿命更长 | 双向回馈拓扑无发热损耗，车间连续量产测试能耗低、温升小，设备长期运行稳定，降低企业设备运维与用电成本。 |
为您推荐
PQC-US1487闪变发生器
通过高精度数字调制算法，模拟电网电压波动、照度闪烁、冲击性负荷扰动引发的电压闪变现象。设备完全依据IEC61000-4-...
PQC-Q1487无功发生器
精准模拟电网超前/滞后无功、功率因数浮动、负荷波动等工况。设备支持有功、无功、功率因数独立解耦调节，输出精度高、响应速度...
PQC-THD1487谐波发生器
在标准正弦基波上精准叠加各次谐波、间谐波、畸变波形。设备支持谐波次数、幅值、相位独立可调，可真实复现工业现场变频器、光伏...
暂无图片
PQC-HZ1487 频率发生器
高精度频率发生、波形纯净稳定，可模拟全品类电网频率扰动，能量回馈节能降耗，支持自动化批量质检，适配电力设备制程 PQC ...

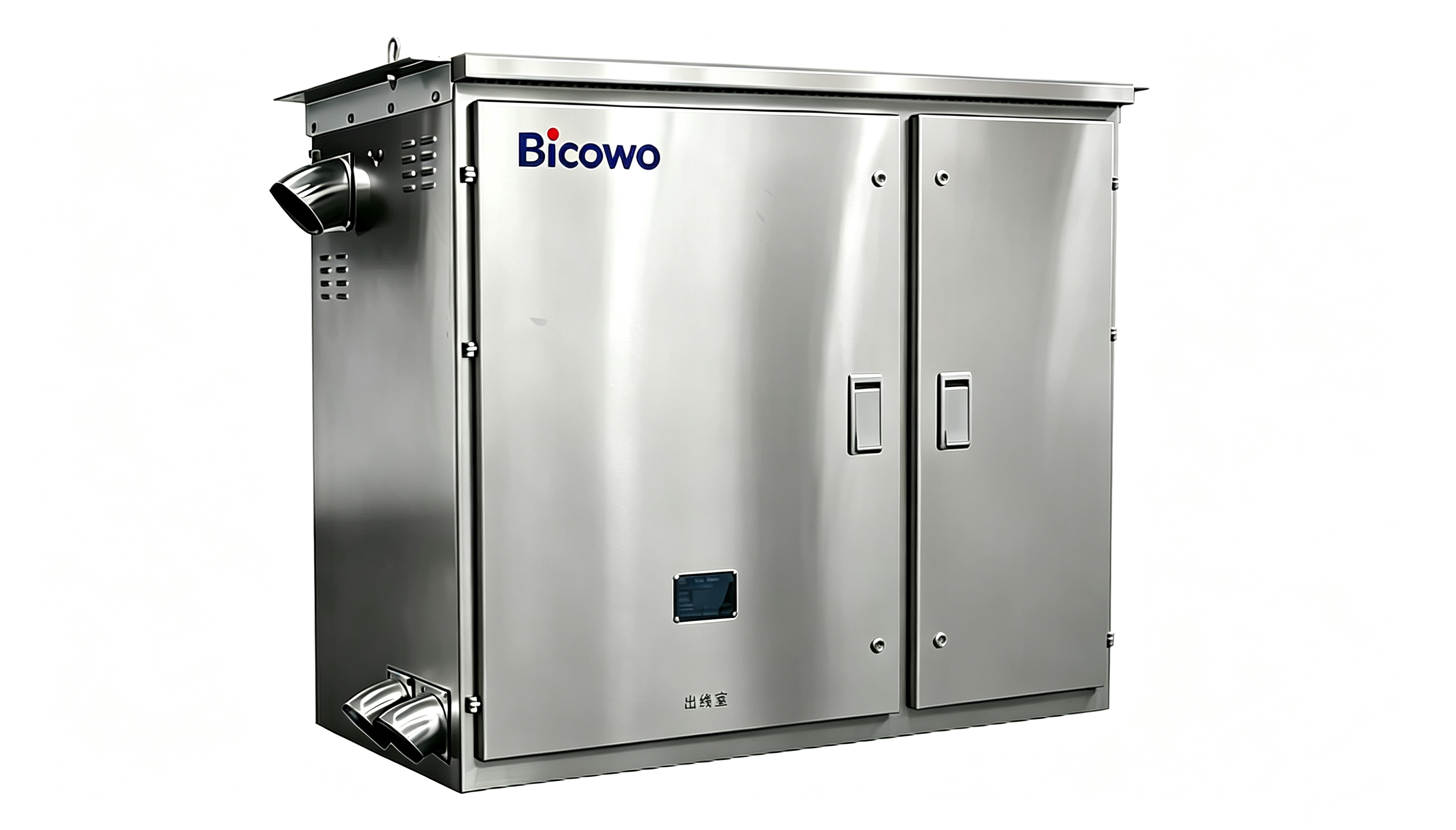

低压综合配电箱
