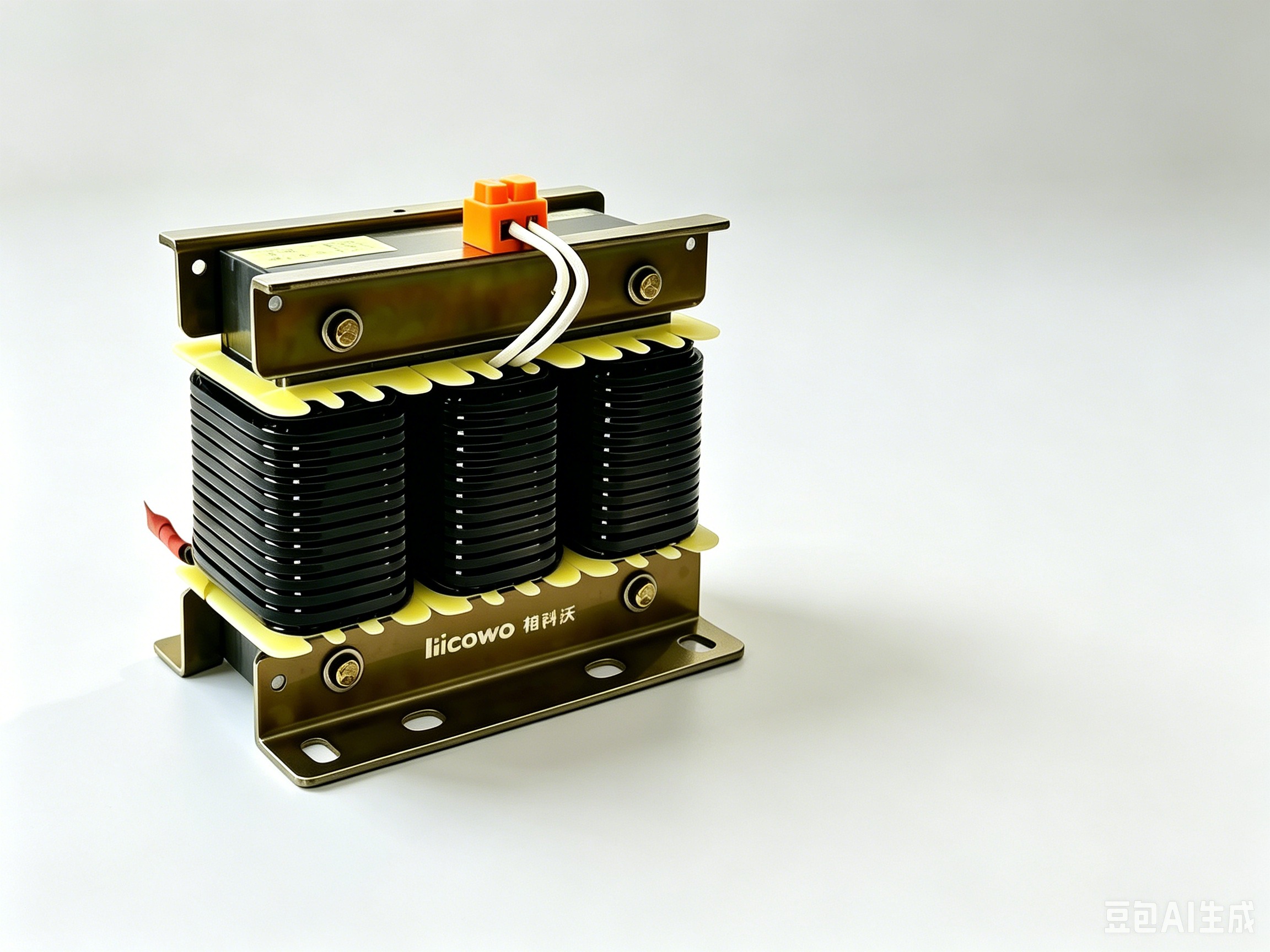

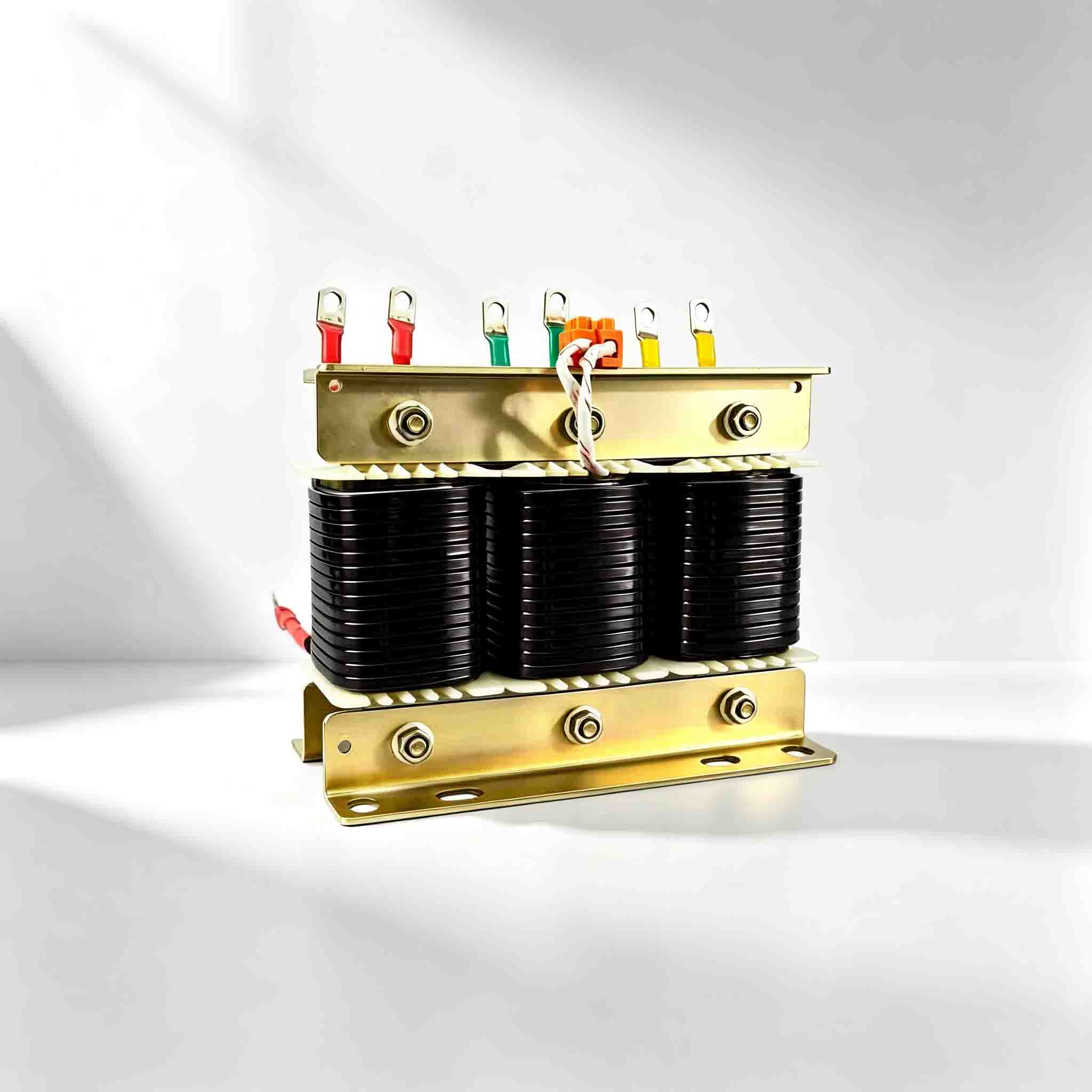

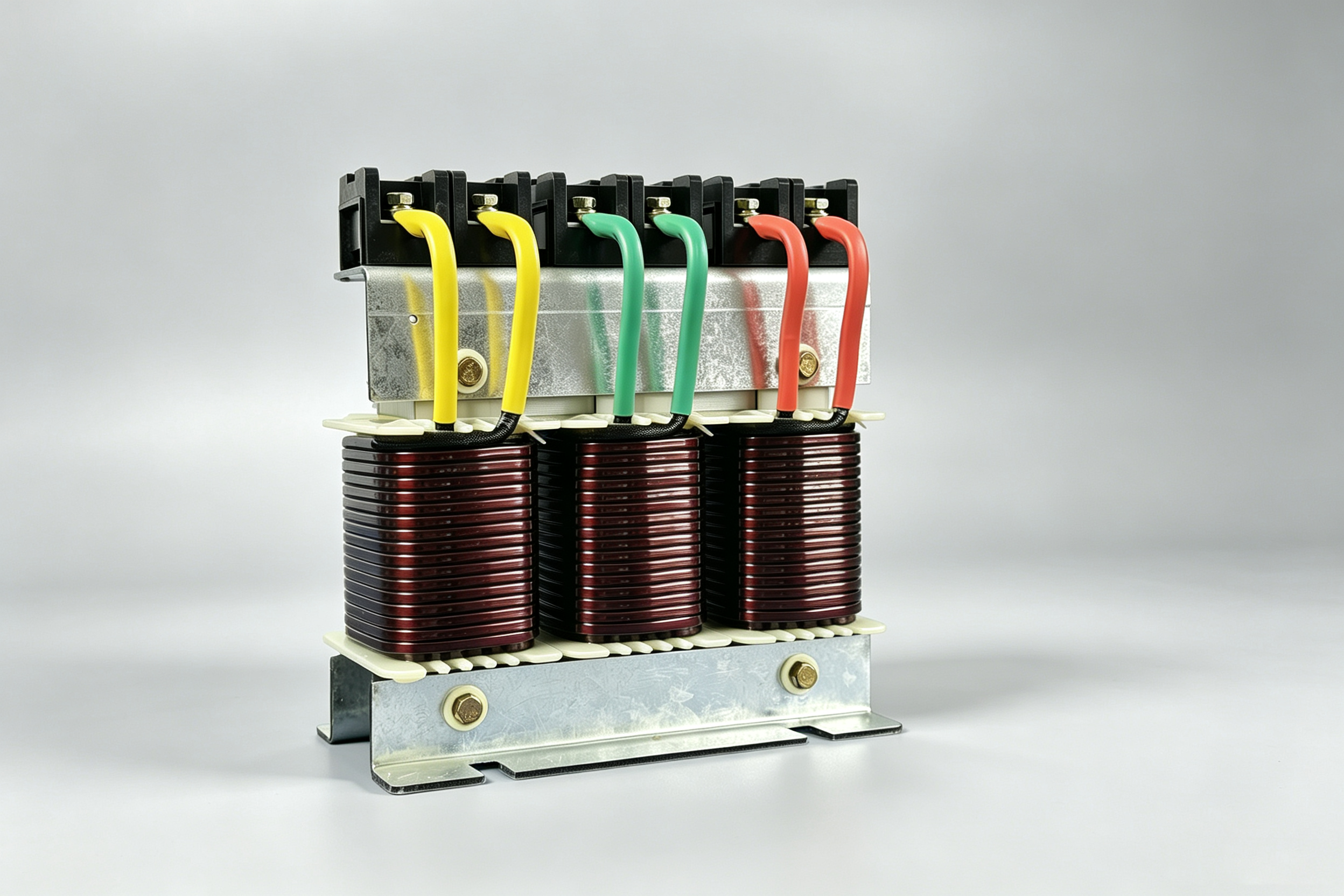

变频器滤波电抗器

变频器进线电抗器又称变频器输入电抗器、电源侧串联电抗器，专为变频调速系统前端设计，串联安装于变频器与电网之间，是解决变频设备谐波污染、电压冲击、模块易损、功率因数偏低的专用电能质量保护器件。产品采用低损耗硅钢铁芯、高纯铜绕组、真空浸漆绝缘工艺，纯物理无源滤波限流结构，无需供电、无需调试、长期免维护运行。主要针对变频器整流特性带来的谐波畸变、换相冲击、电网电压波动、三相不平衡等问题，兼具保护变频器设备、净化电网、提升能效、稳定系统运行多重作用，广泛适配工业变频风机、水泵、空压机、机床、注塑机、流水线调速设备，是变频系统标配防护器件。

8w+KW

累计装机总容量

1k+台

年稳定供货设备数量

16年

电抗器专业研发生产经验

产品参数

参数组 1

额定工作电压

380V/690V

参数组 3

绝缘耐热等级

F 级（155℃）

参数组 2

适配额定功率

0.75KW~630KW

参数组 4

温升限值

参数值：≤80K

变频器工作时依靠高频整流、PWM 脉宽调制来调速，会产生大量高次谐波电流，不仅会污染电网、干扰周边仪表、PLC 等精密设备，还会造成变频器、电机发热、异响、频繁故障。
变频器滤波电抗器就是串联在变频系统中的电感类滤波元器件，通过电感抑制谐波、平滑电流电压波形，分为输入滤波电抗器、输出滤波电抗器、直流平波电抗器三大类，是变频系统电能治理、设备保护的核心配件。
二、三大类型及作用

输入滤波电抗器（进线电抗器 ACL）
安装在电网电源与变频器输入端之间
抑制变频器整流产生的 5、7、11、13 次等高次谐波，避免谐波倒灌污染电网，提高系统功率因数；
缓冲电网电压浪涌、三相电压不平衡、电容投切、大功率设备启停带来的冲击电流，保护变频器整流桥、电解电容不被击穿；
阻隔电网侧电磁干扰，防止雷击、焊机、中频炉等设备干扰导致变频器误报警。
适用场景：多台变频器集中使用、电网有无功补偿柜、变压器容量远大于变频器总功率、现场电磁环境复杂的工况。
输出滤波电抗器（出线电抗器 OCL）
安装在变频器输出端和电机之间
变频器输出高频 PWM 脉冲波，电机线缆较长时会产生反射过电压，极易击穿电机绕组绝缘，输出电抗器可以平滑脉冲电压，削弱电压尖峰，保护电机；
抑制电缆分布电容带来的高频漏电流，解决长距离布线时变频器频繁报过流、接地故障；
优化输出电流波形，降低电机运行噪音、振动与温升，延长电机轴承、绝缘使用寿命。
适用场景：变频器到电机布线超过 50 米、老旧电机、防爆电机、频繁正反转启停的风机、水泵、机床、传送带设备。
直流平波电抗器（直流电抗器 DCL）
串联在变频器内部直流母线端
滤波效果优于普通输入电抗器，可显著提升功率因数，降低谐波畸变率；
平衡直流母线电流，减少变频器电容发热损耗，抑制进线冲击电流；
很多电网谐波严重的场合，加装直流电抗器可替代两台交流输入电抗器使用，性价比更高
