高压末端电压治理（SVG）
高压末端电压治理专用 SVG（静止无功发生器）分为户内柜式与户外柱上两种机型，直挂 6kV/10kV/35kV 高压线路末端或杆变台区，采用 H 桥级联多电平拓扑，实现感性、容性无功双向连续平滑调节。设备毫秒级快速响应，母线低压时仍可满出力稳压，同步治理线路末端低电压、光伏反向送电过压、电压闪变、三相电压不平衡等问题，自身无谐振风险、模块化容错运行，支持远程在线监测。广泛用于长距离农网、光伏台区、野外泵站、工矿末端配电、小型风电并网点，稳定末端电压至国标合格区间，降线损、杜绝弃光与电费罚款，保障线路与用电设备安全稳定运行。
—
—
—
产品参数
| 额定电压 | 10kV（6kV/35kV 可定制），50Hz |
| 补偿容量 | 柱上款 50～500kvar，户内柜式 500～6000kvar |
| 调节区间 | 感性 100%～容性 100% 连续平滑双向输出 |
| 响应时间 | ≤10ms，快速跟踪电压波 |
| 冷却方式 | 柱上型自然风冷，户内大容量强制风冷 |
| 拓扑结构 | H 桥级联多电平；功率单元独立 IGBT，单单元故障自动旁路，设备不降容运行 |
| 控制方式 | 分相独立调节算法，可单独校正每相电压不平衡； 内置电压稳压闭环，恒定锁定母线电压在国标区间 |
| 电压支撑能力 | 母线电压跌落时仍保持全额补偿输出 |
| 双向无功调节，专治末端高低压 | 负荷高峰输出容性无功抬升末端电压；光伏白天反向送电、夜间轻载时输出感性无功抑制过压，一套设备兼顾低电压、过压两类问题。 |
| 低压工况稳压能力强 | 区别于传统电容补偿，母线电压越低，SVG 补偿出力不受衰减，长线末端压降大场景稳压效果突出。 |
| 毫秒级动态响应，消除电压闪变 | 适配水泵、矿山、轧机等冲击启停负荷，杜绝电机无力、变频设备欠压停机。 |
| 分相调节，平衡三相电压 | 解决单相负荷不均造成的三相电压偏移，降低变压器偏相发热。 |
| 模块化高可靠，不停机运维 | 单功率单元故障自动旁路，设备持续运行，不影响线路供电；模块化单元拆装更换便捷。 |
| 农村山区 10kV 长距离架空线路 | 供电半径大、导线细，负荷高峰末端持续欠压，农户电器无法正常使用。 |
| 村级分布式光伏杆变台区 | 白天光伏发电反向送电造成末端电压超标、电网限发弃光，夜间负荷轻电压回落偏低。 |
| 野外灌溉泵站、山区小型加工厂杆上变 | 大功率电机启动压降大，无室内配电空间，适合柱上 SVG 就地治理。 |
| 乡镇支线、偏远矿区 10kV 支线 | 负荷波动大，电压昼夜差值大，频繁出现欠压、闪变。 |
| 工业园区 10kV 末端高压配电室 | 厂区末端母线压降严重，多台变频、风机设备同步运行导致电压不稳。 |
| 风电、小型储能 10kV 并网点 | 发电出力随天气大幅波动，并网点电压频繁越限，满足电网并网调压要求。 |
| 经济价值 | 稳定功率因数 0.95 以上，免除供电部门力率电费考核罚款； 就地抵消无功电流，大幅降低线路、变压器有功损耗，持续节约线损电费； 光伏台区解决过压弃光问题，全额消纳发电量，提升电站收益； 相比全线换粗导线、新增变电站扩容，投资更低、施工周期短。 |
| 设备与生产安全价值 | 稳定电压，避免电机启动困难、变频、工控设备因过压欠压烧毁停机，减少生产线停产损失； 平衡三相电压，减轻变压器、开关柜偏相发热，延长高压设备使用寿命； 无 LC 谐振风险，杜绝电容击穿、互感器烧毁等恶性故障。 |
| 运维管理价值 | 无易损电容元件，大幅减少检修、更换配件成本，全生命周期性价比更高； 远程实时监控电压运行数据，故障精准定位，降低现场巡检人力投入； 柱上机型无需配套配电房，节省场地、土建、柜体配套投资。 |
为您推荐
PAPG-150A/AHF-M75-0.4
有源电力滤波器APF主要针对用电系统中的谐波、无功功率，以及三相不平衡问题做治理。 1、极致模块化设计，0~200A超...
PAPG-150A/SVG-D30-0.4
采用模块化设计，支持多台设备并联扩容，主从控制，共用一套电流互感器。具备无功补偿、有源滤波和三相不平衡功能，动态调整输出...
低压动态补偿装置
低压动态补偿装置应用于三相 380/400V、690V 配电系统，快速跟踪负荷无功变化，实时投切电容实现无功连续调节，稳...
GPRS模块
以32位单片机为核心，基于移动、联通、电信全网通网络的4G无线数据传输模块，提供透明传输、modbus_rtu转modb...

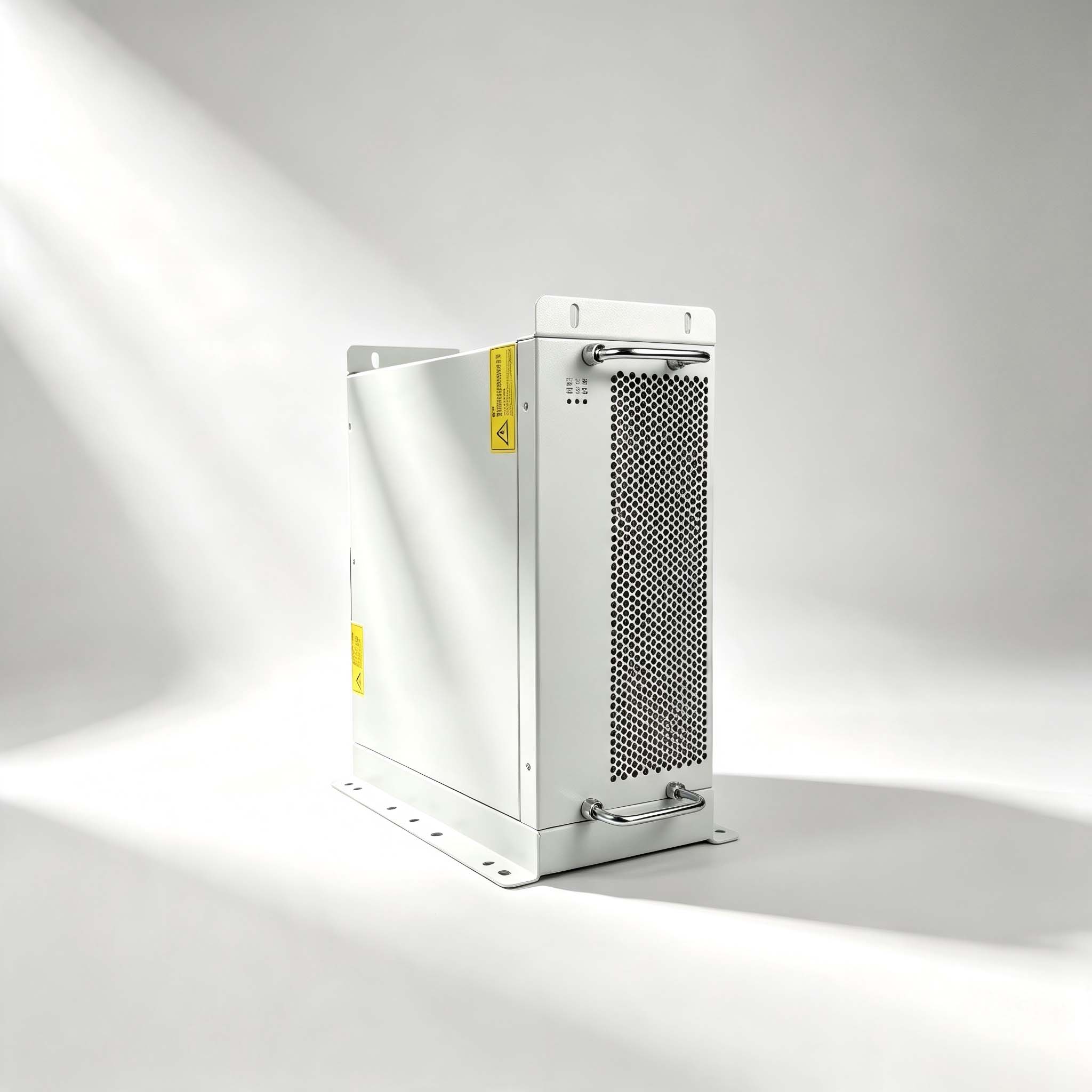

PAPG-150A/AHF-M50-0.4
