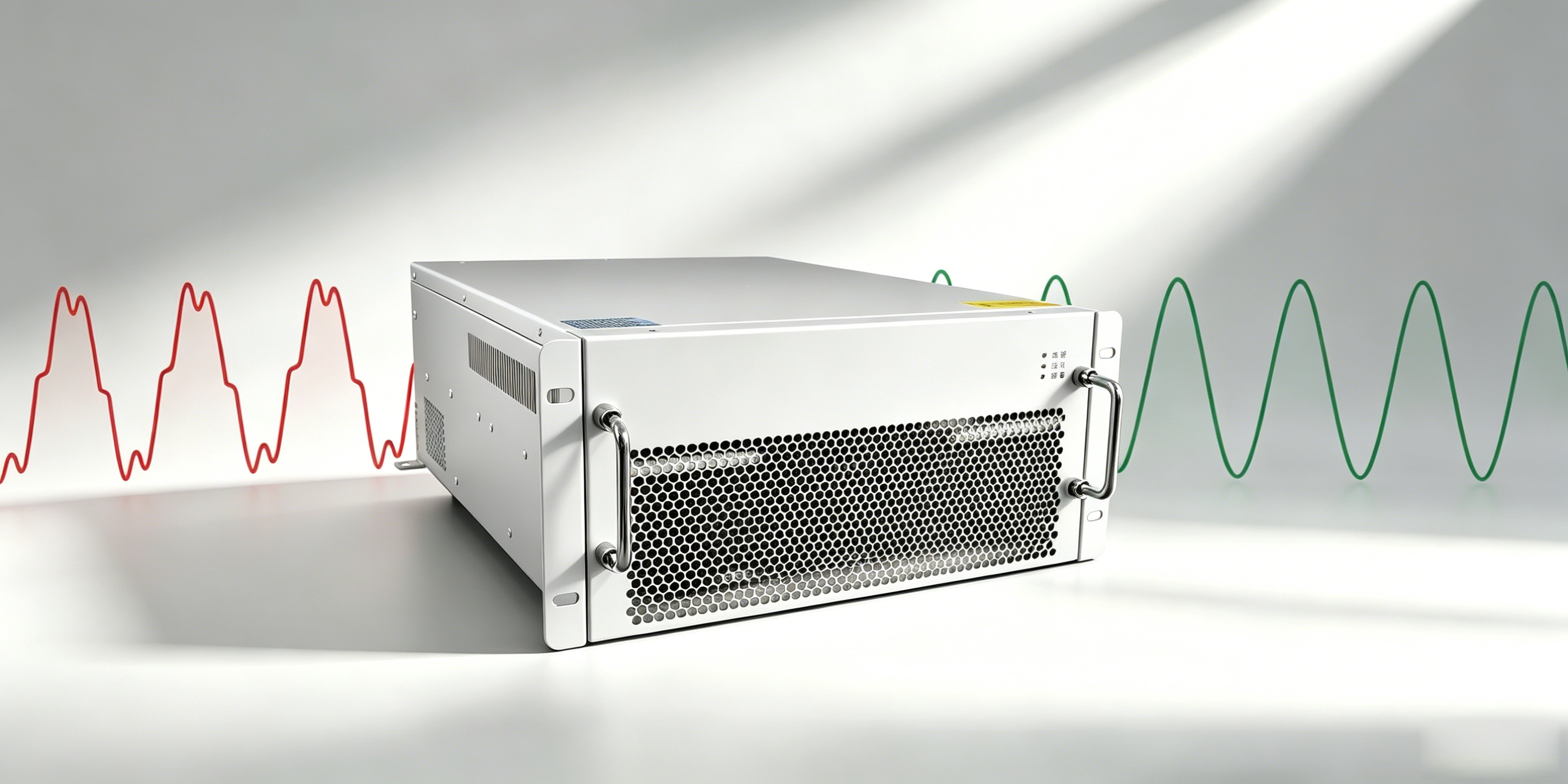

PAPG-150A/AHF-D75-0.4
有源电力滤波器APF主要针对用电系统中的谐波、无功功率，以及三相不平衡问题做治理。 1、极致模块化设计，0~150A超高功率密度集成。 2、针对各种应用环境、不同电压等级系统，具备多样化机型方案。 3、针对复杂电气系统，具备自主开发独特算法。
0
—
0
—
0
—
产品参数
电气参数
| 输入电压范围 | AC400V±15%/AC230V±15% |
| 电路接线 | 三相四线/单相 |
| 频率 | 50HZ/60HZ |
| 单个模块额定电流 | 见客户需求 |
| 补偿模式 | 滤波、无功补偿、三相不平衡 |
| 滤波范围 | 可达51次谐波 |
| 无功补偿能力 | 支持感性、容性双向无功补偿 |
| 无功补偿表现 | 满容量工况下，无功补偿率100% |
| 瞬时响应时间 | ≤68us |
| 滤波率 | ≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的30%) |
| 动态电流 | 1.2倍滤波器额定容量输出，1min |
物理参数
| 防护等级 | IP20(可定制) |
| 存储温度 | -20ºC~+70ºC |
| 工作温度 | -10ºC~+50ºC |
| 噪音 | ≤60DB |
| 工作/存储湿度 | 相对湿度20-95%，无凝露/相对温度10-95% |
控制技术
| 人机监控界面 | 4.3寸屏/7寸屏/12864液晶可选 |
| 控制技术 | DSP 与 FPGA 联合控制 |
| 通讯 | Modbus 协议，RS485 通讯接口 |
| 检测 | HMI检测软件 |
立式/机架式/壁挂式输出及安装方式
| AHF容量 | 35A、50A、75A、100A、150A. |
| 类型 | 立式/机架式/壁挂式 |
| 进线方式 | 后进线/上进线 |
