PQM-200/G3高压无功补偿控制器
变电站电压无功智能优化装置（以下简称装置）适用于220kV及以下变电站，能实现两台主变的无功自动跟踪连续补偿。根据电网无功功率的实时需求状况，调节系统无功使电网容性无功需求保持在合理的范围内，使变压器工作在最佳状况，确保电网的正常运行，有效减少无功损耗并保持系统功率因数在较高范围内。 装置可实现两段母线6组电容器的投切，并自带开口电压保护和电容电流保护。 装置可满足系统多种运行方式对主变和电容器组的控制要求： 用户可根据系统的实际运行状况，设置相应运行方式。目前装置可提供一号变带全站、一号变带本段、二号变带全站、二号变带本段、分列、并列等六种运行方式供用户选择。 装置还可设置成自适应以上六种运行方式的工作模式。此时，装置根据接入的主变低压侧和母联的开关位置信号自动判别系统的运行方式，对主变和电容器组进行控制。
—
—
—
产品参数
| 电源电压 | DC 85~265 |
| 取样电压 | AC 100V-380V |
| 电源频率 | 50Hz/60Hz |
| 取样电流 | 0~5A |
| 整机最大功耗 | 12W(视所控制的投切开关功率而定) |
| 控制输出接点 | 220V/5A(继电器输出) |
| 控制灵敏度 | 30mA |
| 目标COSΦ | 0.85~1.00 /步长0.01 |
| 门限系数 | 0.5~1.2 /步长0.1 |
| 投切延时(1) | 0s~600s /步长1/0.02 |
| 投切延时(2) | 00s~300s /步长1 |
| 过压保护 | 100%~150% /步长1% |
| 欠压保护 | 50%~100% /步长1% |
| 过电流保护 | 0~9999A /步长1A |
| 小电流保护 | 0~990A /步长1A |
| 谐波电压超限 | 00.0%~100% /步长0.5% |
| 谐波电流超限 | 00.0%~100% /步长0.5% |
| 电压 | ±0.5% |
| 电流 | ±0.5% |
| 有功功率 | ±2.0 % |
| 无功功率 | ±2.0 % |
| 频率 | ±0.5% |
| 功率因数 | ±1.0 % |
Bicowo-PQM-200/G3高压无功补偿控制器产品特点
|
|
应用案例220kV 枢纽变电站投用，自动调节 9 组电容无功补偿，优化主变工况，稳压降耗、提升功率因数。 110kV 园区变电站配套使用，适配波动负荷调压稳无功，内置保护功能，保障电容安全经济运行。 |
|
控制方式智能自适应判别：支持自动自适应模式，依靠主变低压侧、母联开关位置信号自主识别当前系统运行方式，无需人工切换，自动匹配对应控制逻辑。 双模式投切控制：电容器投切具备自动、手动两种操作模式，灵活满足调试检修、常态运行不同场景需求。 |
|
精准 · 快速补偿
动态跟踪系统无功需求，精准投切电容器组，稳定母线电压，避免电压偏高或越限问题。
优化主变运行工况，降低变压器与输电线路无功损耗，提升全站整体功率因数，减少电费考核罚款。
为您推荐
PQM-200/G6-E1S-24B
高采低补高压控制器是一款适配6kV、10kV、35kV高压配电系统的智能化无功补偿控制设备，核心原理为高压侧信号采集、低...
PQM-200/G2高压无功补偿控制器
变电站电压无功智能优化装置（以下简称装置）适用于220kV及以下变电站，能实现两台主变的无功自动跟踪连续补偿。根据电网无...
PQM-200/G5-10B
设备集监测、控制、保护、通讯、数据分析五大功能于一体，摒弃传统人工粗放调控模式，解决高压电网无功过剩、功率因数偏低、电压...
PQM-200/G1高压无功补偿控制器
G1系列高压配电综合测控仪以32位高性能数字信号处理器为核心，首家应用模糊投切技术，具有无功功率、时间、电压等控制方式，...
PQM-200/G4-6B高压无功补偿控制器
设备集监测、控制、多路保护、通讯、数据分析五大功能于一体，摒弃传统人工粗放调控模式，解决高压电网无功过剩、功率因数偏低、...

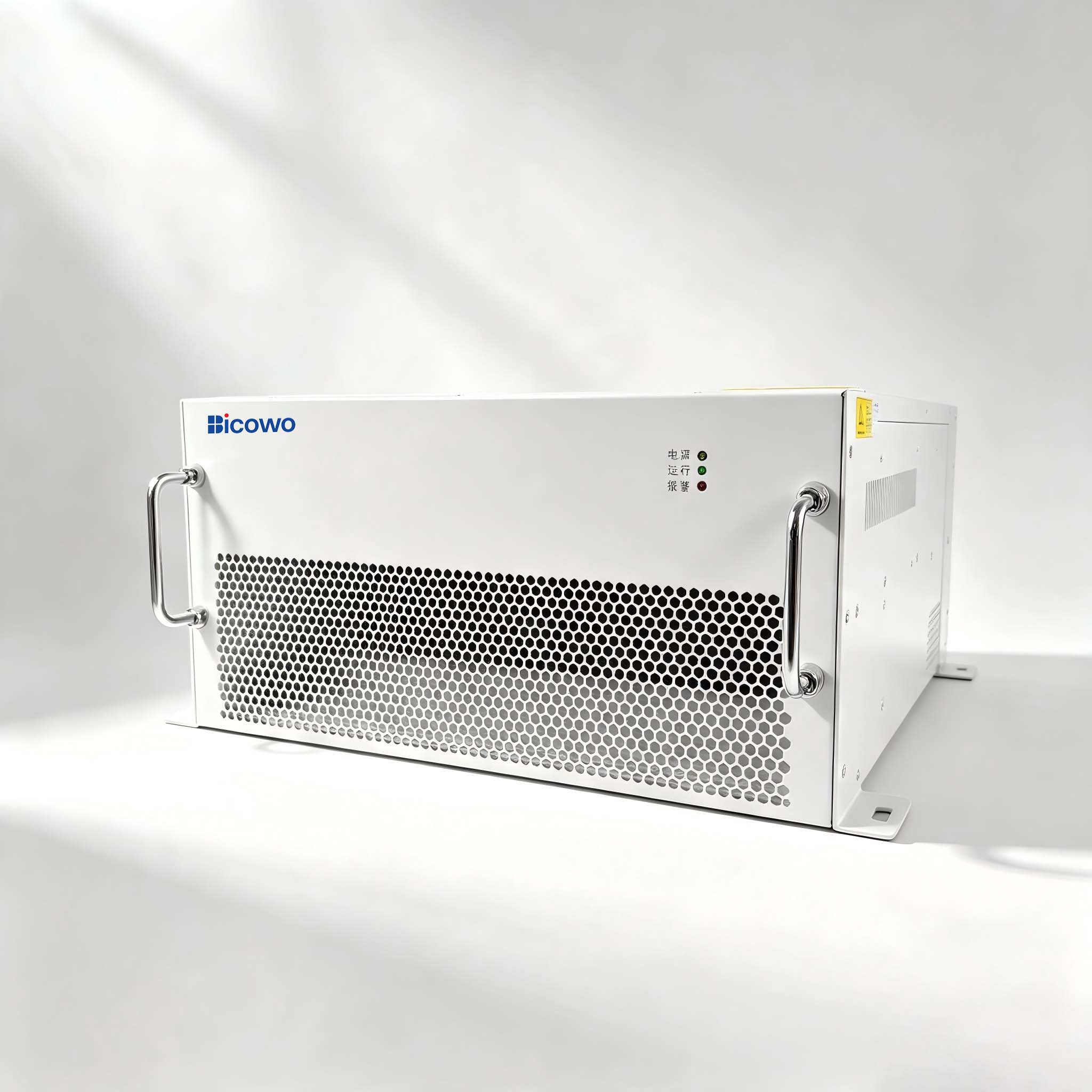

PAPG-150A/AHF-M200-0.4
