PAPG-150A/SVG-M150-0.4

采用模块化设计，支持多台设备并联扩容，主从控制，共用一套电流互感器。具备无功补偿、有源滤波和三相不平衡功能，动态调整输出。采用快速可靠的FPGA控制芯片和独立风道设计，适应恶劣环境。智能检测算法确保瞬时响应时间小于0.1ms，补偿响应时间小于20ms。LCL结构滤波避免高频干扰，并提供全面保护功能。

0

—

0

—

0

—

产品参数

电气参数

输入电压范围	AC415V±15%/AC245V±15%
电路接线	三相四线/单相
频率	50HZ
单个模块额定电流	见客户需求
补偿模式	滤波无功补偿三相不平衡
滤波范围	可达51次谐波
无功补偿能力	支持感性、容性双向无功补偿
无功补偿表现	满容量工况下，谐波滤除率≥90%
瞬时响应时间	≤100us
滤波率	≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的30%)
动态电流	1.2倍滤波器额定容量输出，1min

控制技术

人机监控界面	4.3寸屏或者7寸屏可选
控制技术	DSP 与 FPGA 联合控制
通讯	Modbus 协议，RS485 通讯接口
检测	HMI检测软件

物理参数

防护等级	IP20(可定制)
存储温度	-20ºC~+70ºC
工作温度	-10ºC~+40ºC
噪音	≤60DB
工作/存储湿度	相对湿度20-95%，无凝露/相对温度10-95%

立式/机架式/壁挂式输出及安装方式

SVG容量	30kVar,50kVar,75kVar,100kVar
类型	立式/机架式/壁挂式模块
进线方式	后进线

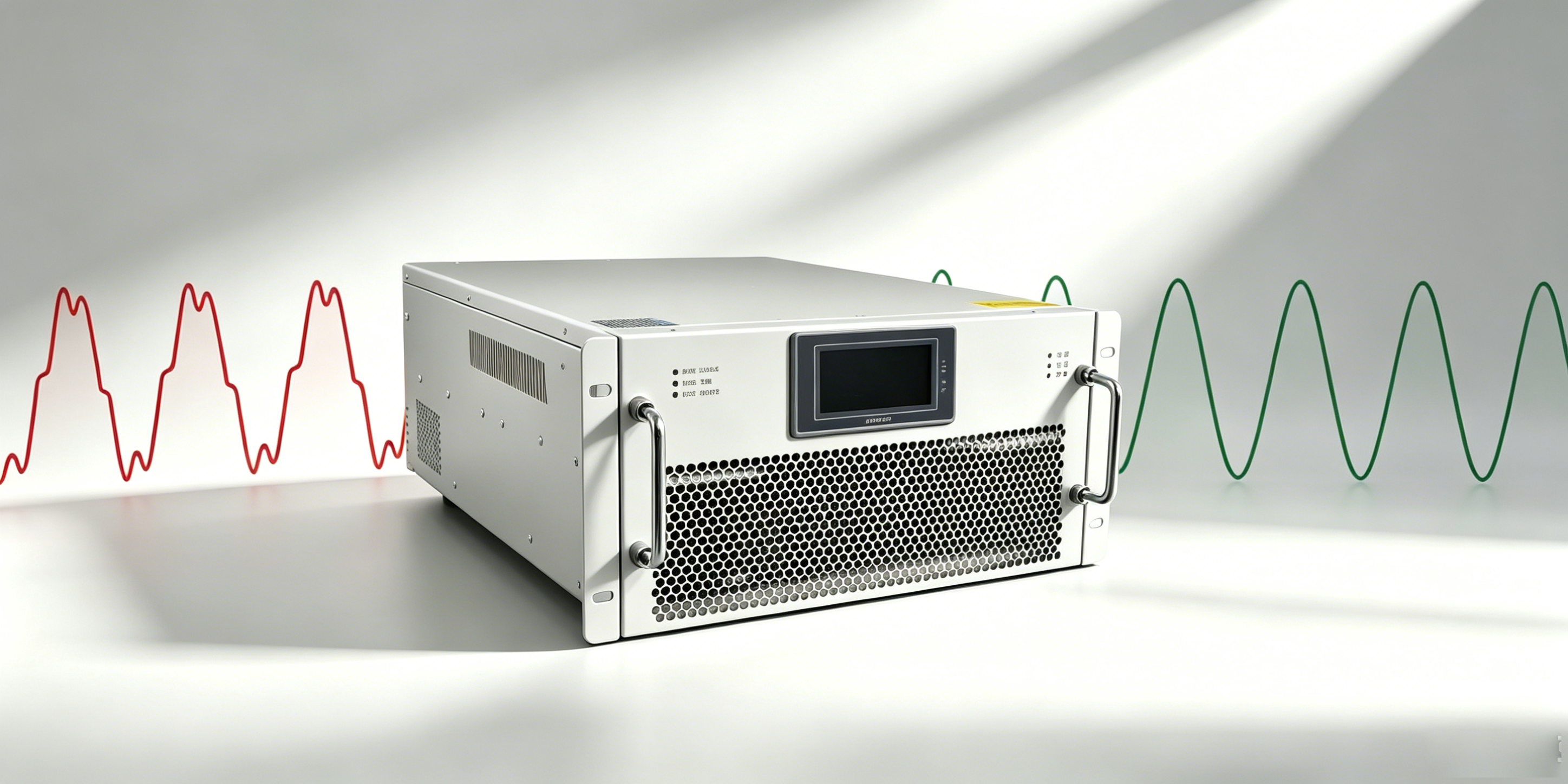

Bicowo-PAPG

采用模块化设计，单个模块故障不影响整体运行

支持并联扩容与主从控制，共用一套电流互感器。
兼具无功补偿、有源滤波和三相不平衡治理功能。
采用FPGA控制芯片和独立风道，适应恶劣环境。
瞬时响应 <0.1ms，全补偿响应 <20ms。
内置7英寸触摸屏，便于集中监控与操作。

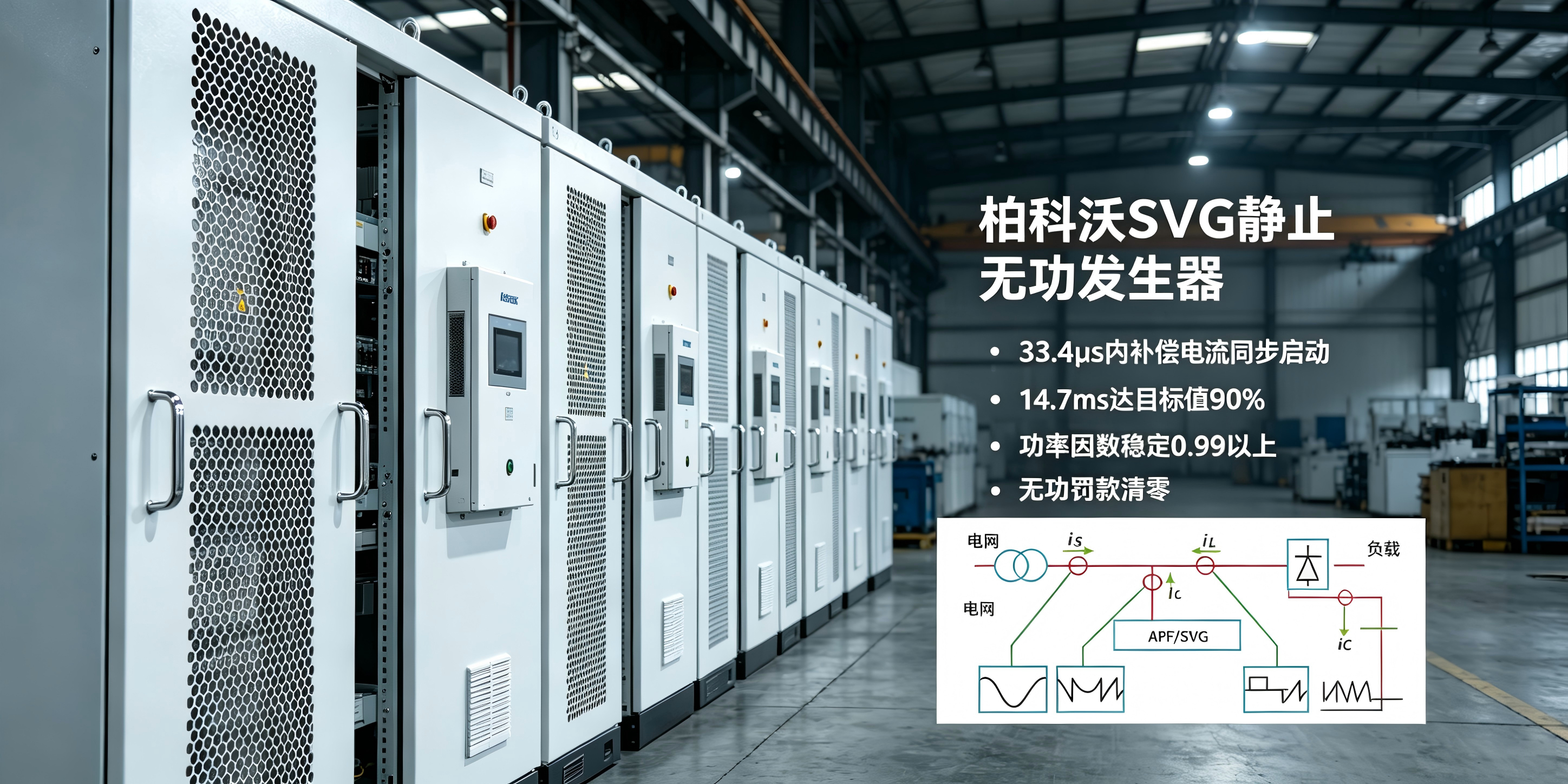

应用案例：壁挂式安装

设备安装于配电室的落地式柜体中，通过铜排与低压母线连接。柜体配备强制通风与温控装置，布线清晰，满足工业现场应用要求，确保满载运行时长期稳定。

该安装方式广泛应用于需要快速无功补偿的工业厂房、商业建筑等场景。

插拔组件

我们可提供SVG插件组件、监控系统、报警指示灯等全套配件，协助客户按需定制自己的插拔式机柜。

插拔式设计无需现场布线，易于集成和更换，为客户提供了更方便、经济、精准的补偿解决方案。

精准无功补偿性能

毫秒级响应负载的无功功率变化，实现“无阶、双向

100%”的精准补偿，从根源上解决电网。
