光伏发电无功功率罚款问题 深度解析与高效解决方案

一、行业背景与困境凸显

在国家 "双碳" 战略强力驱动下，光伏产业迎来爆发式增长，截至 2024 年底全国累计装机容量已突破 4 亿千瓦，成为能源结构转型的核心力量。然而，随着规模化并网进程加快，无功功率考核罚款问题日益凸显，成为光伏电站运营的主要痛点。传统单电源用电模式下，用户侧仅作为电能消费端，功率因数由电网统一调控；而光伏并网后形成 "电网 + 光伏" 双电源供电系统，用户侧转变为 "自发自用 + 余电上网" 的双向功率节点，原有无功平衡体系被打破。据行业调研，超过 60% 的中型光伏电站存在功率因数周期性不达标问题，年平均罚款金额占运维成本的 15%-20%，严重影响项目收益预期。

二、无功功率罚款成因深度剖析

（一）功率因数核心原理与数学模型

在正弦交流电路中，功率因数（PF）是衡量电能有效利用率的关键参数，其数学表达式为：

其中：

有功功率（P）：实际转化为机械能、热能等有效功的功率（单位：kW）

无功功率（Q）：用于建立电磁场的交换性功率（单位：kvar）

视在功率（S）：电源提供的总功率（单位：kVA）

该公式表明，当无功功率 Q 保持恒定，有功功率 P 下降时，功率因数呈非线性劣化。通过模拟数据验证（见表 1），当 P 从 100kW 降至 10kW（Q=100kvar 恒定），PF 从 0.995 骤降至 0.099，远超电网 0.9 的考核阈值，触发阶梯式罚款机制。

表 1 有功功率变化对功率因数的影响模拟

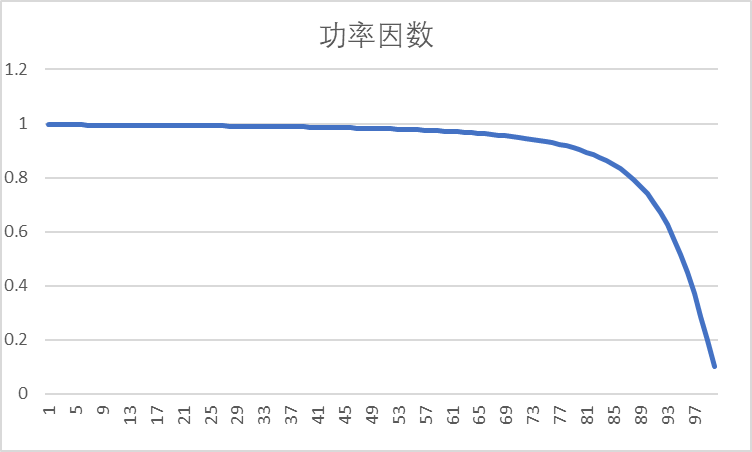

图 1 功率因数变化趋势

（二）双电源系统功率失衡的技术机制

传统单电源系统中，电网同时提供有功功率 P 和无功功率 Q，计量点功率因数由电网侧统一调控（图 1-a）。光伏并网后形成双电源供电模式（图 1-b），其功率失衡机制可分解为三个技术维度：

v 有功功率分流效应光伏电源直接向负载提供有功功率，导致电网侧有功输入 P₁大幅减少（P₁ = 负载 P - 光伏 P）。在光照峰值时段，电网侧有功输入可降至额定负载的 10%-20%，而负载所需无功功率 Q 仍完全依赖电网供给，形成 "低有功高无功" 的极端工况。

v 无功供给单一化问题常规光伏逆变器仅具备有功功率调节能力（功率因数控制模式下可提供有限无功），但在典型 MPPT（最大功率点跟踪）运行模式下，逆变器无功输出能力被抑制，导致负载无功需求 Q 全部由电网承担。此时计量点视在功率 S=√(P₁²+Q²)，因 P₁急剧减小，Q 占比显著提升，直接拉低功率因数。

变压器空载无功损耗叠加光伏电站配套的配电变压器在空载或轻载状态下，会产生固定感性无功损耗（约为额定容量的 3%-5%）。当光伏输出波动导致电网侧有功输入降低时，变压器空载无功占比进一步放大，加剧无功失衡问题。

图 2 单电源与双电源系统功率流向示意图

三、创新解决方案与技术升级路径

（一） SVG 动态无功补偿技术体系

针对双电源系统的特殊需求，静止无功发生器（SVG）凭借其全控型电力电子技术优势，成为最优解决方案。其核心技术特性如下：

1、 双向动态补偿能力

v 四象限运行模式：采用电压源换流器（VSC）拓扑，通过 IGBT 模块的高频调制（20kHz 以上），实现感性无功（滞后补偿）与容性无功（超前补偿）的双向调节，补偿范围可达 ±100% 额定容量。

v 毫秒级响应速度：集成高速数据采集系统（10μs 采样周期）和模型预测控制（MPC）算法，动态响应时间＜1ms，可实时跟踪光伏功率波动（图 2），确保功率因数在光照变化时保持稳定。

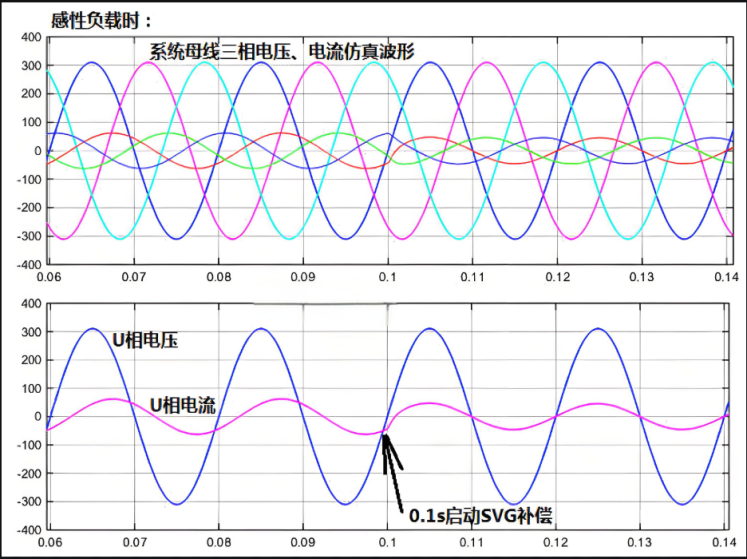

图3 在0.1S位置,SVG启动后响应速度模拟图

2、变压器空载无功专项治理

针对配电变压器空载损耗，SVG 内置的空载无功检测模块可实时识别变压器励磁电流（通过基波无功分离技术），自动生成补偿电流抵消空载无功，使变压器等效无功损耗降低 80% 以上。

3. 混合补偿系统架构

创新采用 "SVG+SVC" 复合补偿方案：

SVC 负责基波无功粗调：通过晶闸管投切电容器（TSC）和电抗器（TCR），处理稳定负载的固定无功需求，降低设备成本；

SVG 实现动态精细补偿：针对光伏波动产生的实时无功偏差（±10kvar 级变化），进行无级差连续调节，响应速度较传统方案提升 50 倍。

（二）智能控制单元升级方案

配套开发四象限无功补偿控制器，构建 "数据采集 - 智能决策 - 精准执行" 闭环系统：  多源数据融合技术接入光伏功率预测数据（未来 15 分钟光照强度、输出功率）、负载实时电流（200Hz 采样）、电网电压波动（±5% 阈值监测）等 12 路信号，通过卡尔曼滤波算法实时估计系统无功需求。

自适应控制策略建立基于模糊逻辑的补偿规则库，可自动匹配三种运行模式：

满发模式（光伏输出≥80% 额定功率）：优先补偿变压器空载无功，维持电网侧功率因数≥0.95；

波动模式（30%＜光伏输出＜80%）：启动动态跟踪算法，补偿速度匹配光伏功率变化率（ΔP/Δt≤50kW/s）；

待机模式（光伏输出≤30%）：切换为节能模式，仅保留基础无功监测功能，降低自身功耗。

远程运维接口支持 Modbus/TCP 通信协议，可接入电站 SCADA 系统，实现以下功能：  实时监控：无功补偿量、设备温度、谐波畸变率等 20 + 参数可视化；

故障诊断：通过波形录波文件（分辨率 1μs）定位 IGBT 模块故障，预警准确率≥95%；

策略优化：根据历史运行数据自动迭代控制参数，补偿精度提升至 ±2%。

（三）技术经济可行性分析

四、实施建议与行业展望

（一）标准化实施路径

精准诊断技术规范采用 IEEE 1547 标准进行并网测试，重点检测：

谐波发射水平（THD≤5%）

电压波动幅值（≤±5% 额定电压）

无功响应速度（＜20ms 达到 90% 补偿量）

建立三维建模评估体系：基于 PSCAD/EMTDC 仿真平台，构建 "光伏 - 变压器 - 负载" 联合模型，模拟不同光照条件下的无功需求曲线。

设备配置优化方法

容量计算：按 "最大无功缺口 + 20% 裕量" 原则，计算公式为：

 QSVG=Qload+Qtrans−Qinv_max

其中：Q_load 为负载无功需求，Q_trans 为变压器空载无功，Q_inv_max 为逆变器最大无功输出能力

选型建议：优先选择模块化设计产品（单机容量 50-100kvar），支持热插拔维护，降低停机损失。

全周期运维体系

建立三级预警机制：

v 黄色预警（PF=0.92-0.90）：自动调整补偿策略

v 橙色预警（PF=0.90-0.85）：触发人工巡检流程

v 红色预警（PF＜0.85）：启动备用补偿模块

（二）技术发展趋势

硬件技术创新

v 碳化硅（SiC）器件应用：开关频率提升至 50kHz，体积减小 40%，效率提升至 99.2%

v 模块化多电平（MMC）拓扑：适用于0.4kV 及以上电压等级，补偿容量可以随机扩容

控制算法升级

v 数字孪生技术：构建 SVG 虚拟模型，实时映射物理设备状态，预测性维护精度提升 60%

v 强化学习算法：通过电网实时数据训练，自动生成最优补偿策略，复杂工况适应能力提升 30%

标准体系完善

v 推动 DL/T 1746《光伏电站无功补偿装置技术规范》落地，明确不同装机容量的补偿配置标准

v 探索 "源网荷储" 协同补偿模式，将 SVG 纳入电力需求响应体系，争取辅助服务收益结束语

光伏并网引发的无功功率问题，本质是新型电源与传统电网考核体系的技术适配问题。通过 SVG 动态补偿技术与智能控制方案的深度融合，不仅能破解罚款困境，更能构建 "高可靠性、高经济性、高适应性" 的新型电能质量调控体系。随着技术迭代和标准完善，无功补偿将从 "问题解决" 转向 "价值创造"，为光伏电站参与电力市场交易、提升资产收益率开辟新路径。
